Roto AL Designo

Der verdeckte Beschlag für ästhetische Aluminiumfenster und -fenstertüren

  • vollverdeckter Beschlag für große und schwere Aluminiumfenster
  • hohe Verarbeitungsfreundlichkeit und Wirtschaftlichkeit
  • modulares Baukastensystem
  • Flügelgewichte bis 180 kg

Roto AL Designo ist der elegante vollverdeckte Beschlag für große und schwere Dreh-/Drehkippfenster aus Aluminium bis 180 kg Flügelgewicht. Er erfüllt höchste Anforderungen von Planern und Architekten hinsichtlich perfekter Optik, Funktionalität und Verarbeitungsfreundlichkeit.
Das Top-Modell im Aluminiumsegment ist modular nach dem bewährten Roto Baukastenprinzip aufgebaut und in nahezu alle Eurokammer-Profilsysteme integrierbar.

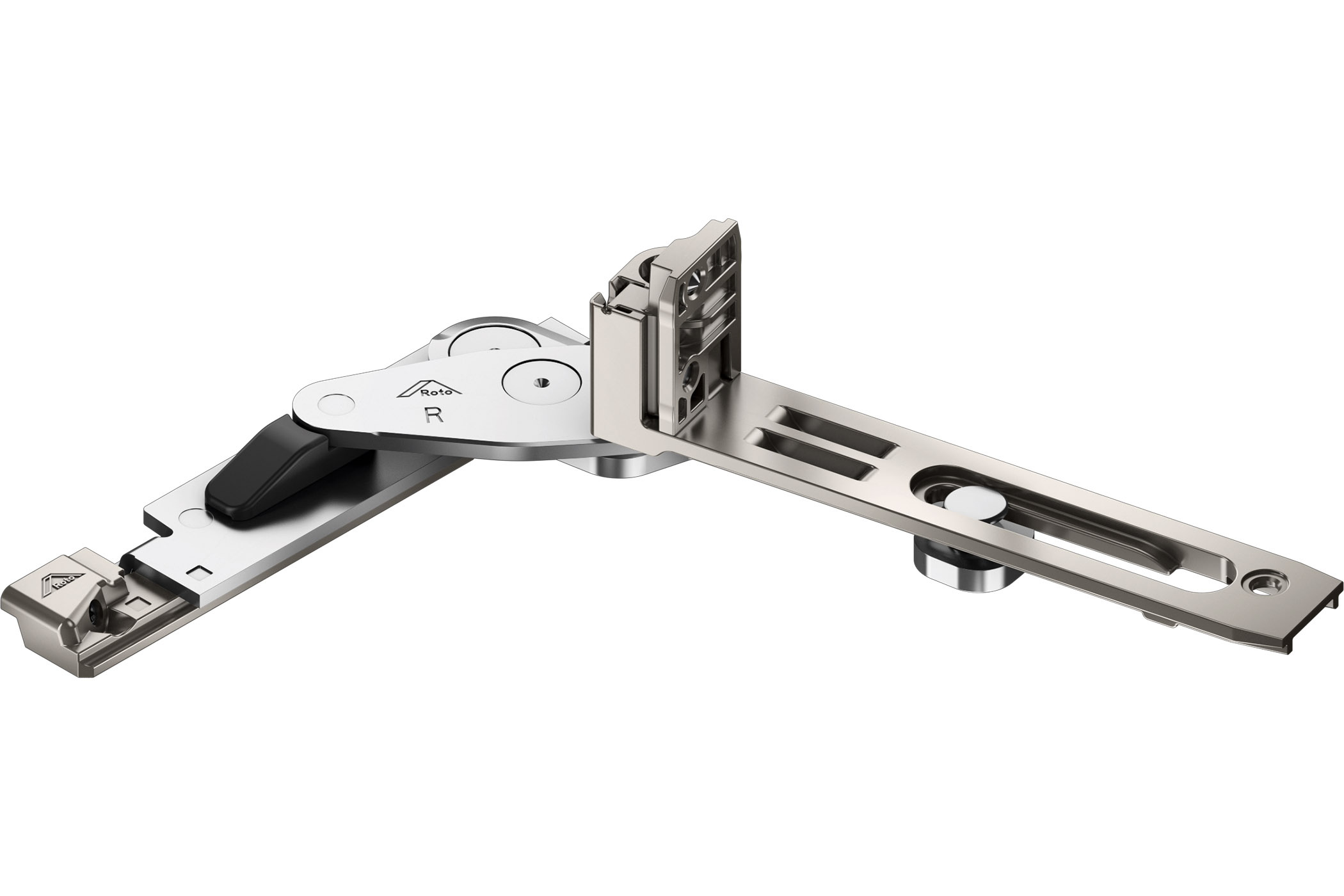

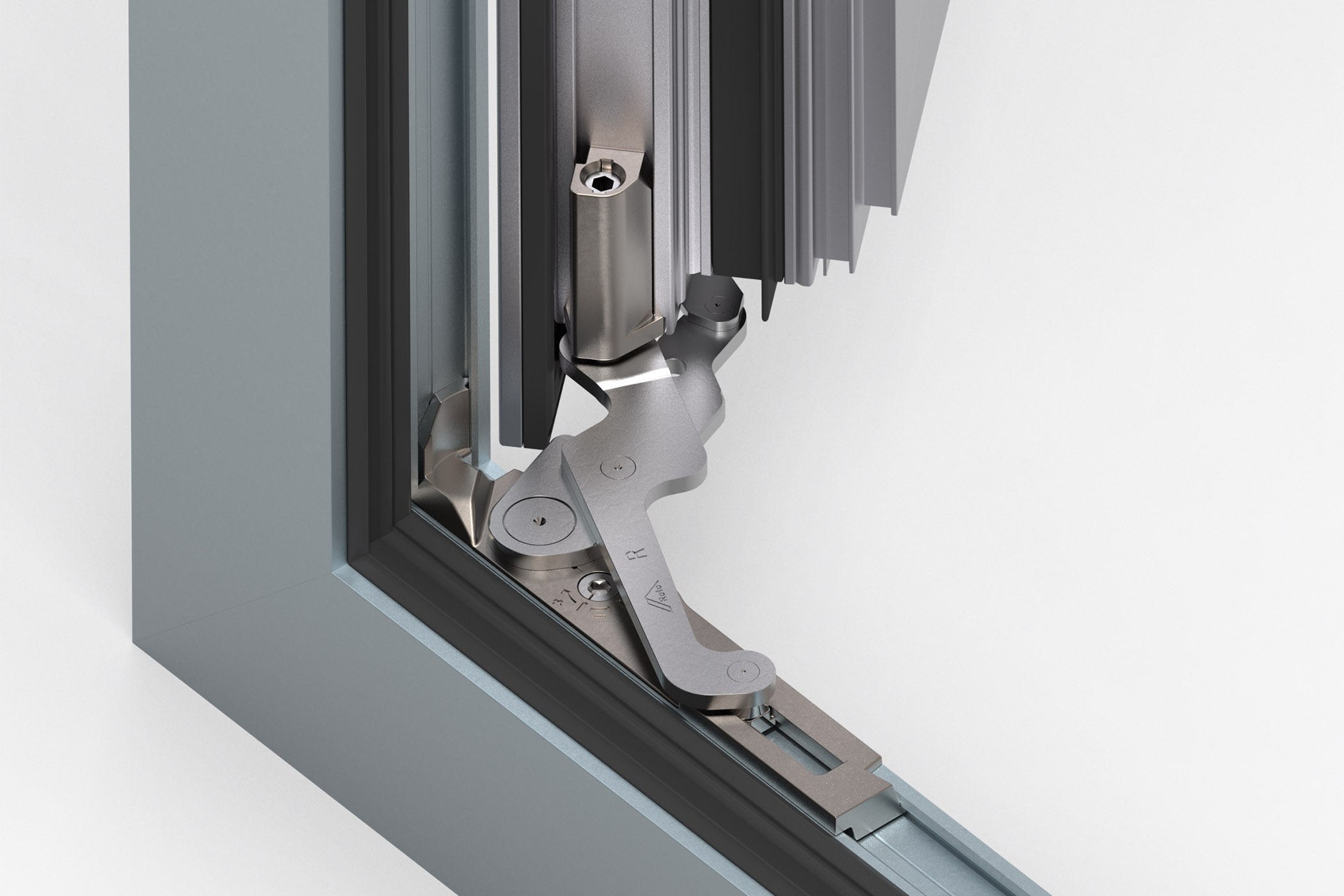

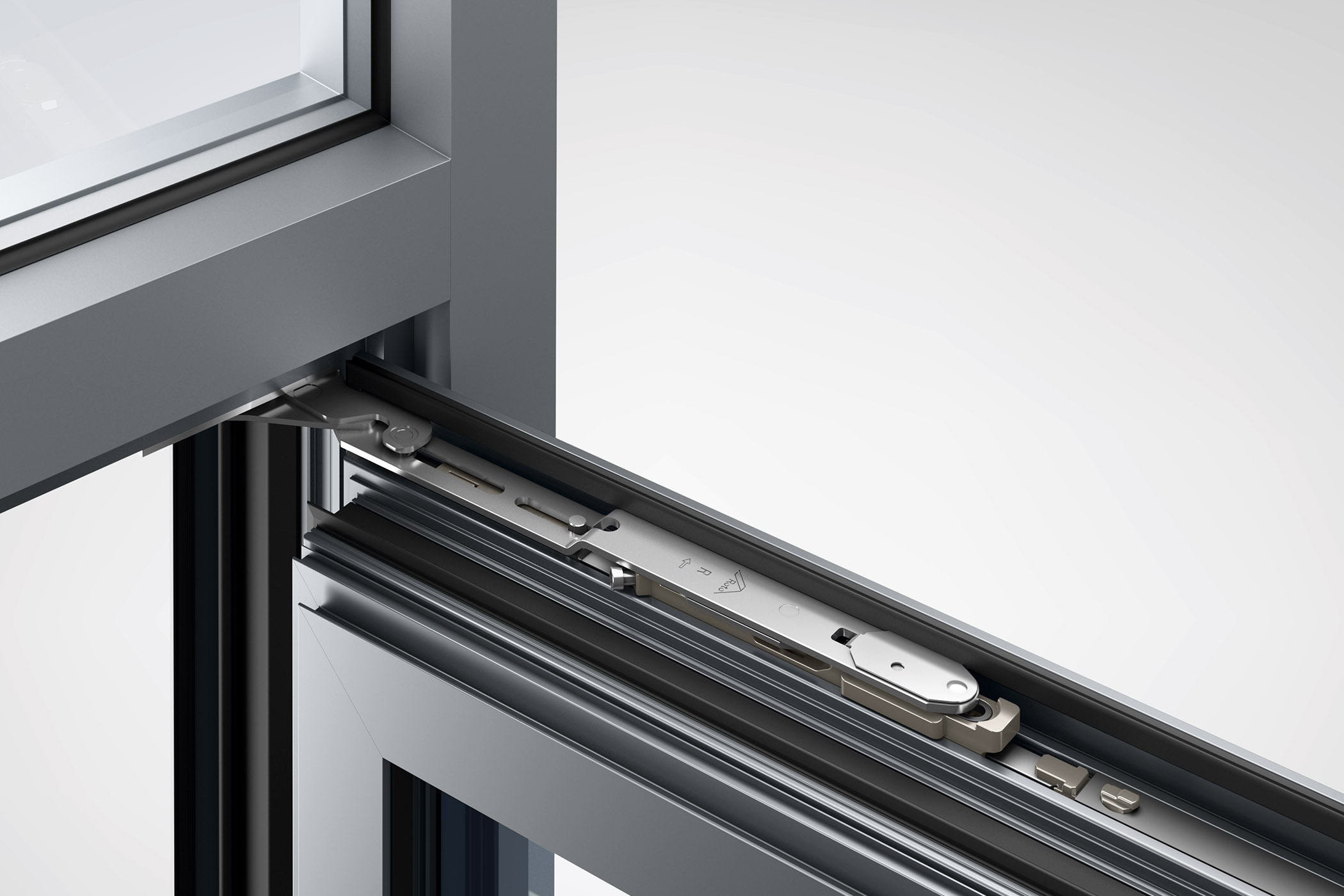

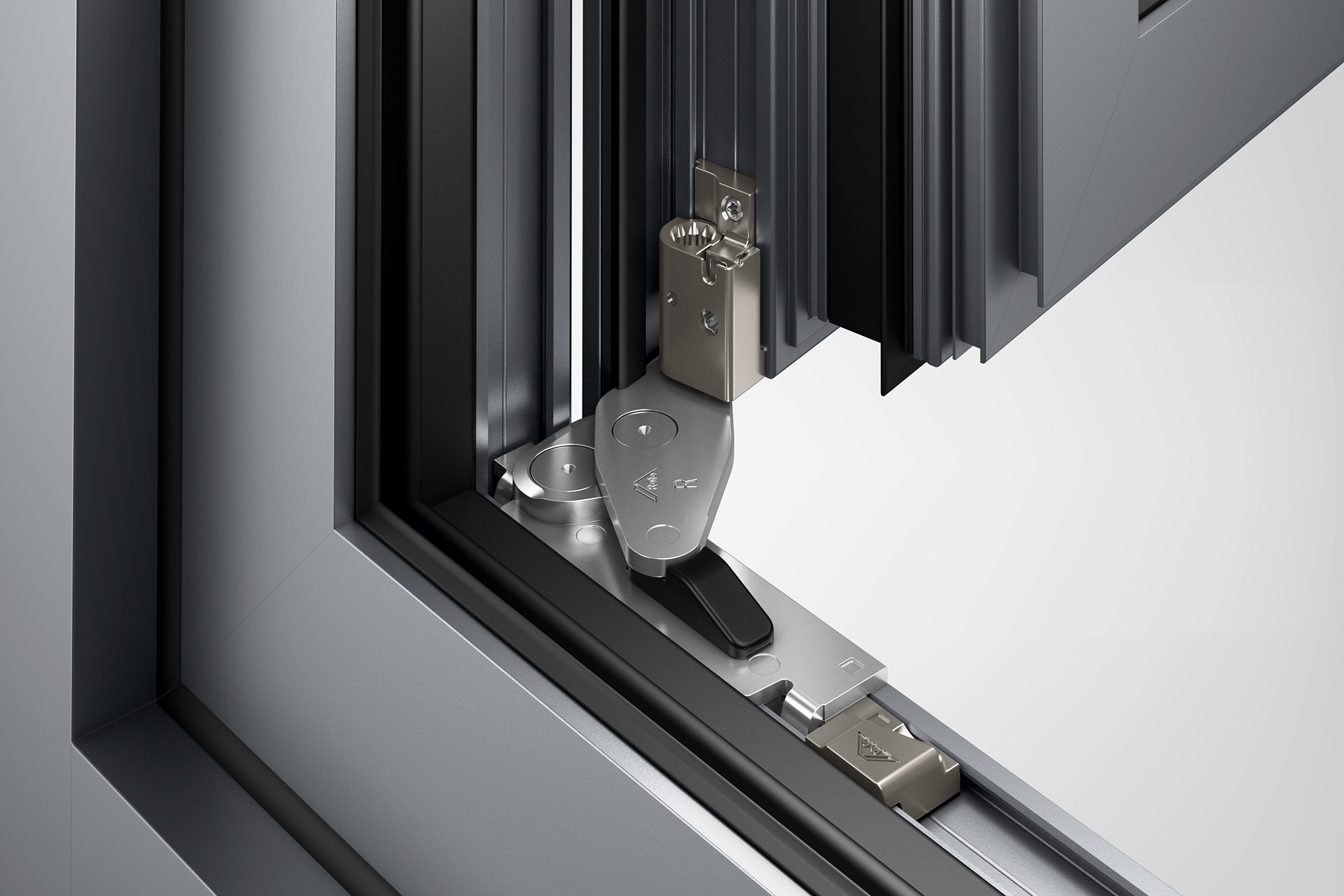

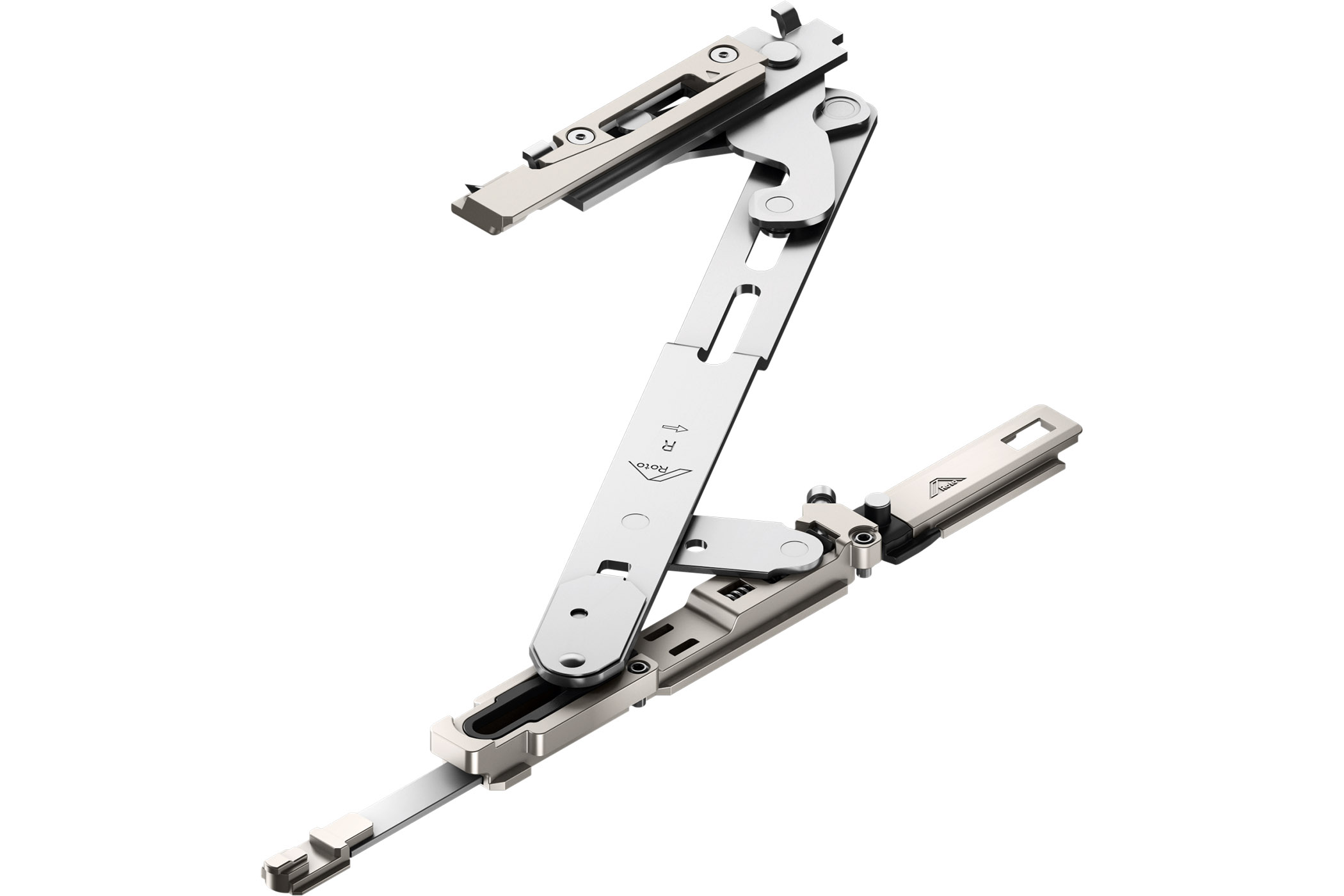

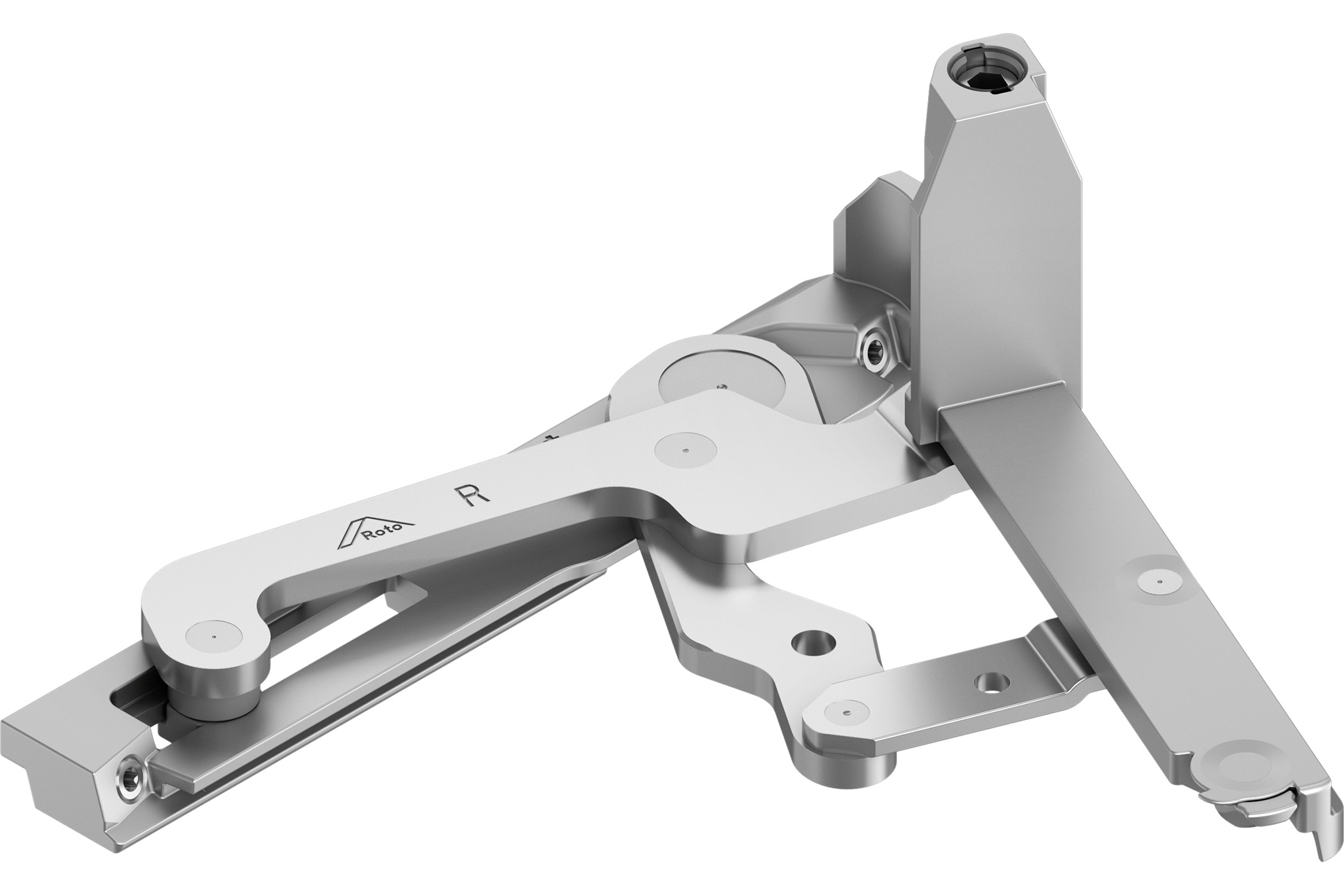

Bandseiten

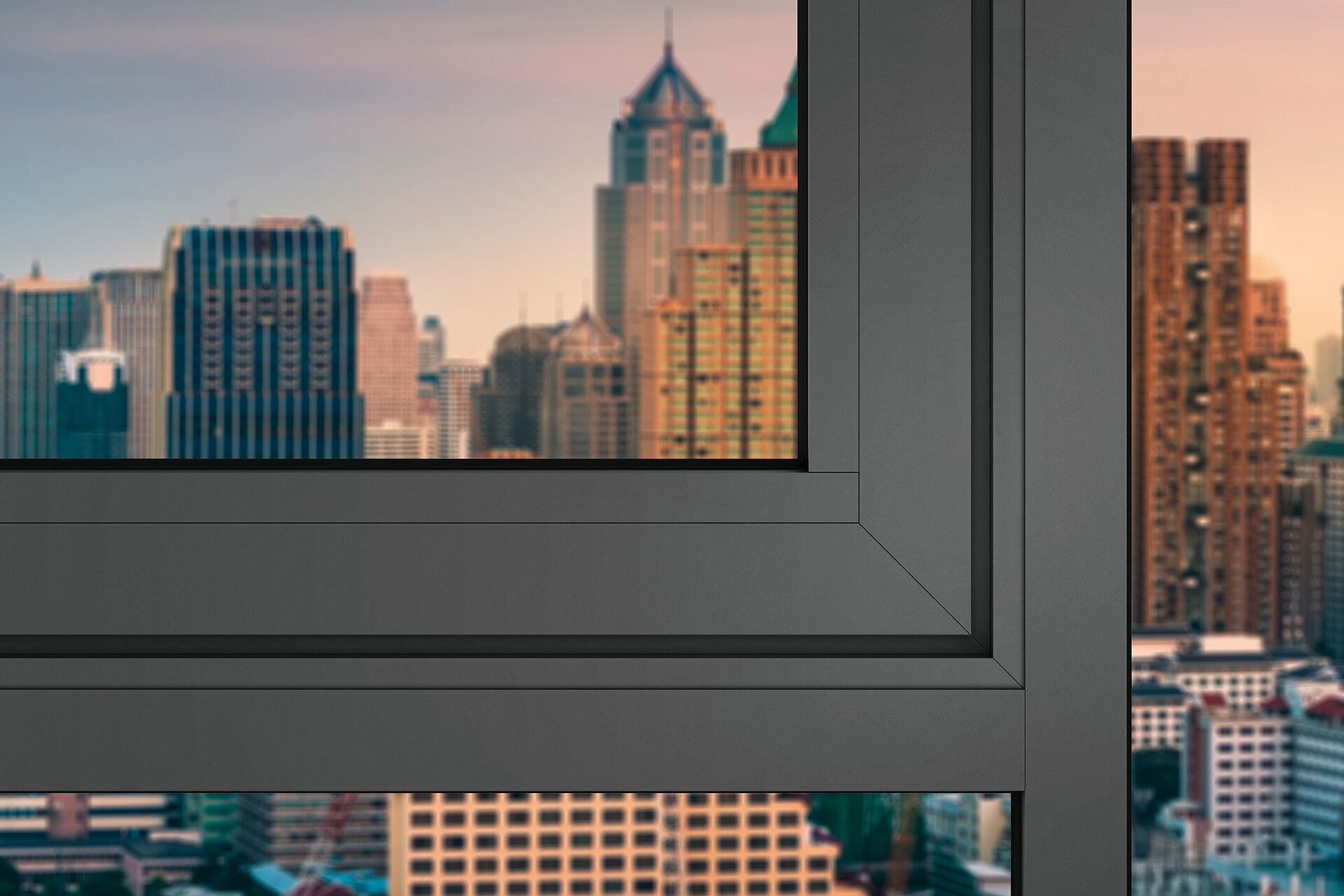

In Sachen Design und Funktionalität setzt der Roto AL Designo Maßstäbe durch die vollverdeckte Bandseite für große Aluminiumfenster. Alle Bauteile, bis auf den Griff, sind von außen unsichtbar im Fensterrahmen und -flügel integriert, so dass nichts die Optik des Fensters stört.

Einzigartig ist die Kombination von Klemmstein und Klemmleiste mit integrierter Stanzschraube für eine kraft- und formschlüssige Klemmung der Bandseite.


Roto AL Designo 180 kg

  • maximale Flügelhöhe 3000 mm
  • Widerstandsklassen RC 2 und RC 3
  • Öffnungsarten: Drehkipp- und Drehflügel


Roto AL Designo 150 kg

  • maximale Flügelhöhe 3000 mm
  • optionale Lastabtragung für hohe Flügelgewichte bis 150 kg
  • maximale Flügeldichtigkeit für sehr hohe und schmale Flügel durch koppelbaren Falzaxer für zusätzliche Mittelverschlüsse
  • objektspezifische Sonderlösungen (z.B. Lüftungsklappen) auf Anfrage verfügbar


Roto AL Designo 100 kg

  • maximale Flügelhöhe 3000 mm
  • maximale Flügeldichtigkeit für sehr hohe und schmale Flügel durch koppelbaren Falzaxer für zusätzliche Mittelverschlüsse
  • objektspezifische Sonderlösungen (z.B. Lüftungsklappen) auf Anfrage verfügbar
  • Axer 390 für sehr schmale Drehkippfenster

Technische Daten

Flügelbreite
max. 1600 mm
Flügelhöhe
max. 3000 mm
Flügelgewicht
max. 180 kg
Sicherheit
RC 2 / RC 3
Profilsysteme
Eurokammer-Profilsysteme

Zubehör

Öffnungsbegrenzer gebremst, gedämpft

Öffnungsbegrenzer gebremst, gedämpft

Der gebremste und gedämpfte Drehbegrenzer ist speziell auf den Beschlag abgestimmt und ermöglicht die Realisierung anspruchsvoller Objektausschreibungen.

Sonderöffnungsbegrenzer mit abschließbarer Anschlagfunktion

Sonderöffnungsbegrenzer mit abschließbarer Anschlagfunktion

Mit der abschließbaren Anschlagfunktion kann der maximale Öffnungswinkel eines Flügels eingestellt und fixiert werden. Nur durch Aufschließen der Anschlagfunktion kann ein Flügel, z. B. zu Reinigungszwecken, vollständig geöffnet werden.

Sonderöffnungsbegrenzer mit abschließbarer, überfahrbarer Anschlagfunktion

Sonderöffnungsbegrenzer mit abschließbarer, überfahrbarer Anschlagfunktion

Die erneute Verriegelung eines mit dem Schlüssel vollständig geöffneten Flügels wird erleichtert. Durch einfaches Überfahren des Anschlags wird die definierte Begrenzung reaktiviert. Ein zusätzliches Verriegeln mit dem Schlüssel ist nicht notwendig.

Endlagenarretierter, griffgesteuerter Sonderöffnungsbegrenzer

Endlagenarretierter, griffgesteuerter Sonderöffnungsbegrenzer

Die robuste Lösung für den Schutz hochwertiger Aluminiumdrehfenster: Der Fensterflügel kann bis zu einer definierten Öffnungsweite geöffnet und in der Endanschlag-Position mit einer einfachen Griffbedienung arretiert werden.

Montage

Wenn neben höchsten Anforderungen an Langlebigkeit, Bedienkomfort und Sicherheit eine besonders zeitsparende Verarbeitung im Mittelpunkt stehen, ist der Roto AL Designo die erste Wahl:

  • robuste Torx-Antriebe an Rahmen- und Flügelbauteilen für eine schnelle und ermüdungsfreie Montage
  • Eckumlenkung mit steckbarer Klemmgabel für eine werkzeugfreie Montage
  • Fixmaße (T4/T5) zur einfachen Festlegung der Schließstückpositionen und Ablängen der Treibstangen für eine hohe Fertigungsqualität

Referenzen

Objekte, die mit Roto AL Designo realisiert wurden. Alle Roto-Referenzen ansehen

PINEA Resort

PINEA Resort

Resort in Pobierowo, Polen

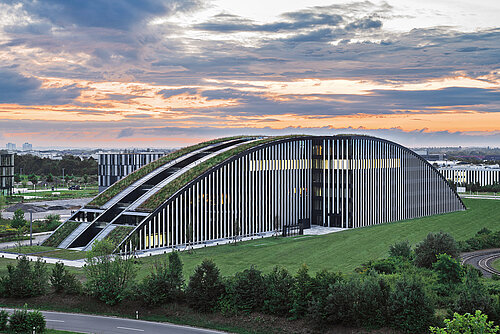

Innovationsbogen Augsburg

Innovationsbogen

Bürogebäude in Augsburg, Deutschland

Mälzerei-Wohnungen Warschau

Mälzerei-Wohnungen

Wohn- und Geschäftsgebäude in Warschau, Polen

EC Powiśle

EC Powiśle

Wohn- und Geschäftsgebäude in Warschau, Polen

Ataner

ATANER Sp. z o.o.

Bürogebäude in Poznań, Polen

SkyLoop

SkyLoop

Bürogebäude in Stuttgart, Deutschland

The Grid

The Grid

Bürogebäude in Essen, Deutschland

Thales Deutschland

Thales Deutschland

Bürogebäude in Ditzingen bei Stuttgart, Deutschland

MainTor Porta

MainTor Porta

Bürogebäude, Gastronomie und Einzelhandel in Frankfurt am Main, Deutschland

Tour Incity

Tour Incity

Bürogebäude in Lyon, Frankreich

Katharinenquartier

Katharinenquartier

Wohn-, Büro- und Geschäftsviertel in Hamburg, Deutschland

Hafenspitze

Hafenspitze

Büro- und Hotelgebäude in Düsseldorf, Deutschland

Süddeutscher Verlag

Süddeutscher Verlag

Bürogebäude in München, Deutschland

Marienturm

Marienturm

Bürokomplex in Frankfurt am Main, Deutschland
