Roto NX

Het vernieuwde toonaangevende draaikiepbeslagsysteem voor raam en raamdeuren

  • eenvoudige en snelle montage
  • lagere kosten voor opslag en logistiek
  • hoog bedieningscomfort en optimale functionering
  • RC 2 in kiepstand mogelijk
  • toekomstbestendig, geschikt voor Smart Home

Roto NX is het innoverende draaikiepsysteem dat inzet op betaalbaarheid, veiligheid, comfort en design. Het toekomstgerichte beslag voor kunststof en houten ramen met een vleugelgewicht tot 150 kg biedt de handelaar en eindconsument heel wat voordelen.

Smart Home, inbraakbeveiliging, comfortwensen, geluidsisolatie en efficiënt energieverbruik zijn belangrijke thema's in de sector.
Door het innoveren en verder ontwikkelen van enkele onderdelen en componenten konden we ons draaikiepbeslag verder verbeteren en aanpassen aan de nieuwe uitdagingen. Op basis van het gekende Roto NT systeem ontwikkelden we het nieuwe draaikiepbeslag Roto NX met uiteenlopende mogelijkheden en functies.

Met Roto NX stellen we een toekomstgericht beslagsysteem voor dat bijdraagt aan het succes van uw bedrijf en een veilige investering voor de toekomst is.

Roto NX

Roto NX - Alles is beter
Roto NX staat voor indrukwekkende efficiëntie, hoge veiligheid, extra comfort en een eigentijds ontwerp.

Betaalbaarheid

Het systeem kan eenvoudig en snel worden gemonteerd en vermindert de kosten voor opslag en logistiek. Zo bespaart u tijd en geld.

Daarnaast garandeert Roto NX een hoge productkwaliteit en duurzame werking. Hierdoor is Roto een sterke partner – nu en in de toekomst.

Veiligheid

De nieuwe TiltSafe componenten bieden extra inbraakbeveiliging, zelfs in kiepstand conform RC 2. Ook de montage van het beslag zelf is veiliger en maakt zelfs in de standaard uitvoering al hogere draaglasten mogelijk.

De productkwaliteit en het brede assortiment garanderen een maximale betrouwbaarheid en uitgebreide keuze.

Comfort

Het systeem overtuigt door de comfortabele bediening en de optimale werking.

Roto NX verbetert bovendien het wooncomfort door o.a. een geoptimaliseerde ventilatie voor een gebalanceerd binnenklimaat en de integratie in de bestaande domotica.

Design

Roto NX biedt een aantrekkelijk design. Denk maar aan de aantrekkelijke afdekkappen, edele poedercoatings en de verborgen schroeven aan de scharnierzijde.

Dankzij de hoge draagkracht van het systeem kunnen grote glasoppervlakken worden gebruikt voor een modern uitzicht.

Hinge sides

Scharnierzijde POpliggend Kunststof H3*
Scharnierzijde TOpliggend Hout H3*
Scharnierzijde  A16Opliggend Aluminium, Kunststof H3*
Scharnierzijde Power HingeOpliggend Hout H3*
Scharnierzijde DesignoVerborgen Hout, Kunststof H2*
Scharnierzijde Designo A16Verborgen Aluminium H3*
Sscharnierzijde RoyalVerborgen Hout H2*

*Certificeringsschema voor hardware in overeenstemming met EN 13126 8:2017. Klasse H3: 20.000 cycli / klasse H2: 10.000 cycli

De allrounder voor PVC ramen met nachtventilatie: snel te produceren, eenvoudig aan te passen en minimale opslag- en logistieke kosten.

  • meer veiligheid dankzij een vleugelgewicht van 130 kg, zelfs in de standaardversie (kan worden verhoogd tot 150 kg)
  • nachtventilatiefunctie in de 135° greeppositie zonder extra kozijnonderdeel
  • hoog bedieningscomfort: de trapsgewijze taps toelopende actie van de geïntegreerde nachtventilatie verdeelt de benodigde bedieningskracht harmonieus over het hele sluitproces. Dit effect is nog meer uitgesproken bij grote ramen
  • het schaarlager dat gelijk ligt met de overlapping van de vleugel maakt meer combinaties mogelijk met verschillende raamtypes (bijvoorbeeld bovenlichten)
  • beslagassen 9 en 13 mm

Scharnierzijde T voor houten ramen met nachtventilatie is net zo indrukwekkend als zijn tegenhanger voor PVC-ramen.

  • meer veiligheid dankzij efficiënte componenten tot een vleugelgewicht van 150 kg
  • nachtventilatiefunctie in de 135° greeppositie zonder extra kozijncomponent
  • hoog bedieningscomfort: de trapsgewijze taps toelopende actie van de geïntegreerde nachtventilatie verdeelt de benodigde bedieningskracht harmonieus over het hele sluitproces. Dit effect is nog meer uitgesproken bij grote ramen.
  • -het schaarlager dat gelijk ligt met de overlapping van de vleugel maakt meer combinaties mogelijk met verschillende raamtypes (bijvoorbeeld bovenlichten).
  • beslagassen 9 en 13 mm

De oplossing voor aluminium ramen met een beslaggroef van 16 mm en nachtventilatie: met alle voordelen van het Roto NX PVC modulaire systeem dat zich in de loop der jaren heeft bewezen.

  • meer veiligheid dankzij een vleugelgewicht van 130 kg, zelfs in de standaardversie (kan worden verhoogd tot 150 kg)
  • hoge ramen tot een vleugelsponninghoogte van 2800 mm zijn mogelijk
  • speciale formaten zoals boogramen en schuine ramen met en zonder drempel kunnen worden geïmplementeerd
  • het ontwerp is aangepast aan het bestaande Roto NX productassortiment en geharmoniseerd voor gebruik met alle elementen.
  • beslagassen 9 en 13 mm

Dit esthetisch aantrekkelijke zwaargewicht is een unieke oplossing die speciaal ontworpen is voor verdiepingshoge houten en hout-aluminium ramen en raamdeuren.

  • er kunnen hoge vleugelgewichten tot 200 kg met draaikiepvleugels en tot 300 kg met alleen-draaiende vleugels worden toegepast.
  • er kunnen plafondhoge ramen tot een vleugelsponninghoogte van 3000 mm en een vleugelsponningbreedte van 1600 mm worden toegepast.
  • het kan ook worden uitgerust als TiltFirst-versie, bijv. voor kinderbeveiliging in openbare gebouwen
  • ruime keuze aan designopties dankzij aangepaste kleurkeuze
  • beslagassen 9 en 13 mm

Roto NX Designo zet de norm als het gaat om elegantie in het ontwerp van kamers en is de ideale oplossing voor aantrekkelijke houten en kunststof ramen in eersteklas privé-, woning- en bouwprojecten.

  • exclusief ontwerp en aantrekkelijk uiterlijk dankzij verborgen scharnieren
  • hoge vleugelgewichten tot 150 kg kunnen worden toegepast met een hoog veiligheidsniveau
  • minder installatiewerk: alle verstelmogelijkheden kunnen worden uitgevoerd met slechts een 4 mm inbussleutel.
  • beslagas 13 mm voor hout en PVC (Designo II)
  • beslagas 9 mm voor hout (Designo I)

Grote raamformaten, hoge vleugelgewichten, ronde of schuine ramen - het baanbrekende Roto NX Designo A16 draaikiepbeslagsysteem is de ideale oplossing voor aluminium ramen met een beslaggroef van 16 mm in hoogwaardige woningen.

  • hoge vleugelgewichten tot 150 kg mogelijk
  • exclusief design en aantrekkelijk uiterlijk dankzij verborgen scharnieren
  • zeer efficiënt dankzij installatie in recordtijd
  • beslagassen 9 en 13 mm

Gebouwen die onder monumentenzorg vallen hebben specifieke en unieke vereisten als het gaat om het renoveren van ramen, vooral wanneer het dagkant heel dicht bij het raam zit. De uitstekende uitzetcurve van Roto NX Royal maakt het de ideale keuze voor verdektliggend beslag in deze toepassingen.

  • ideale aanvulling op de verdektliggende scharnierzijden Designo en Designo A16 in het segment van de monumentenzorg
  • vleugelgewichten tot 80 kg mogelijk
  • beslagassen 9 en 13 mm

Highlights

V-sluitnok

Ramen met V-nokken zijn bijzonder goed afgesloten en inbraakwerend, terwijl ze eenvoudig en snel te installeren zijn.

  • hogere spelingstoleranties kunnen worden geabsorbeerd zonder dat er aanpassingen nodig zijn.
  • robuust ontwerp voor consistente compressie van de pakking en daardoor permanent goed afgedichte ramen
  • pakkingcompressie instelbaar met markeerhulp op de nok
  • in hoogte verstelbaar
  • V-nokken grijpen achter het veiligheidssluitstuk over het hele oppervlak voor de grootst mogelijke inbraakbeveiliging

Roto NX V-sluitnok

Stolpvleugelespagnolet Plus

De met stolpvleugelespagnolet Plus vermindert de complexiteit van de bedieningsstappen, waardoor deze bijzonder snel en eenvoudig te installeren is.

  • uniforme positie van de sluitplaten in de eerste en tweede openingsvleugels, zodat er maar één montagemal nodig is voor beide vleugels
  • het wordt geleverd in open positie, zodat het snel kan worden bijgesneden en in het raam kan worden geïnstalleerd.
  • eenvoudig en handig openen en sluiten
  • minimaal risico op letsel omdat de hendel niet uitsteekt in de openingsstand van bijna 180°

Hoge-doornmaatespagnolet

Deze innovatieve espagnolet is perfect voor brede raamkozijnen met de handgreep centraal geplaatst. Het voordeel: minimale opslag- en logistieke kosten voor winkeliers en fabrikanten.

  • Compatibele configuratie en minimale opslagvereisten: frontplaat en tandwielkast of slotkast worden losgekoppeld bij een doornmaat van 25 en hoger.
  • EasyMix-systeem: frontplaat en tandwielkast of slotkast kunnen eenvoudig op hun plaats worden geklikt.

Roto Sil oppervlak

Ramen worden blootgesteld aan weer en wind. Dit is geen probleem voor het bijzonder corrosiebestendige en dus duurzame Roto Sil oppervlak. Het heeft ideale eigenschappen die voldoen aan corrosiebescherming klasse 5 volgens DIN EN 1670.

  • met regelmatig onderhoud en verzorging is Roto Sil ook geschikt voor kustgebieden in gematigde streken.
  • uitzondering: gebouwen die direct aan zee liggen en blootgesteld worden aan zeespray vereisen een speciaal oppervlak met een hogere corrosiebestendigheid.

Space solutions

TiltSafe raam

Een raam op de begane grond dat zelfs 's nachts en als er niemand thuis is gekanteld blijft? Met ramen die zijn uitgerust met Roto NX | TiltSafe hoeft u zich geen zorgen te maken:

  • dankzij de inbraakbeveiliging volgens RC 2 geven TiltSafe-ramen een geruststellend gevoel van veiligheid, zelfs als de vleugel gekanteld is.
  • deze ramen zijn verkrijgbaar als handbediende versie (conform RC 2) of met de elektrische Roto E-Tec Drive raamaandrijving.
  • eenvoudige bediening zonder beperkingen
  • kiepbreedte tot 65 mm (handmatig en elektrisch) voor een betere luchtstroom
  • comfortabele integratie van TiltSafe ramen in de domotica dankzij de elektrische raamaandrijving Roto E-Tec Drive

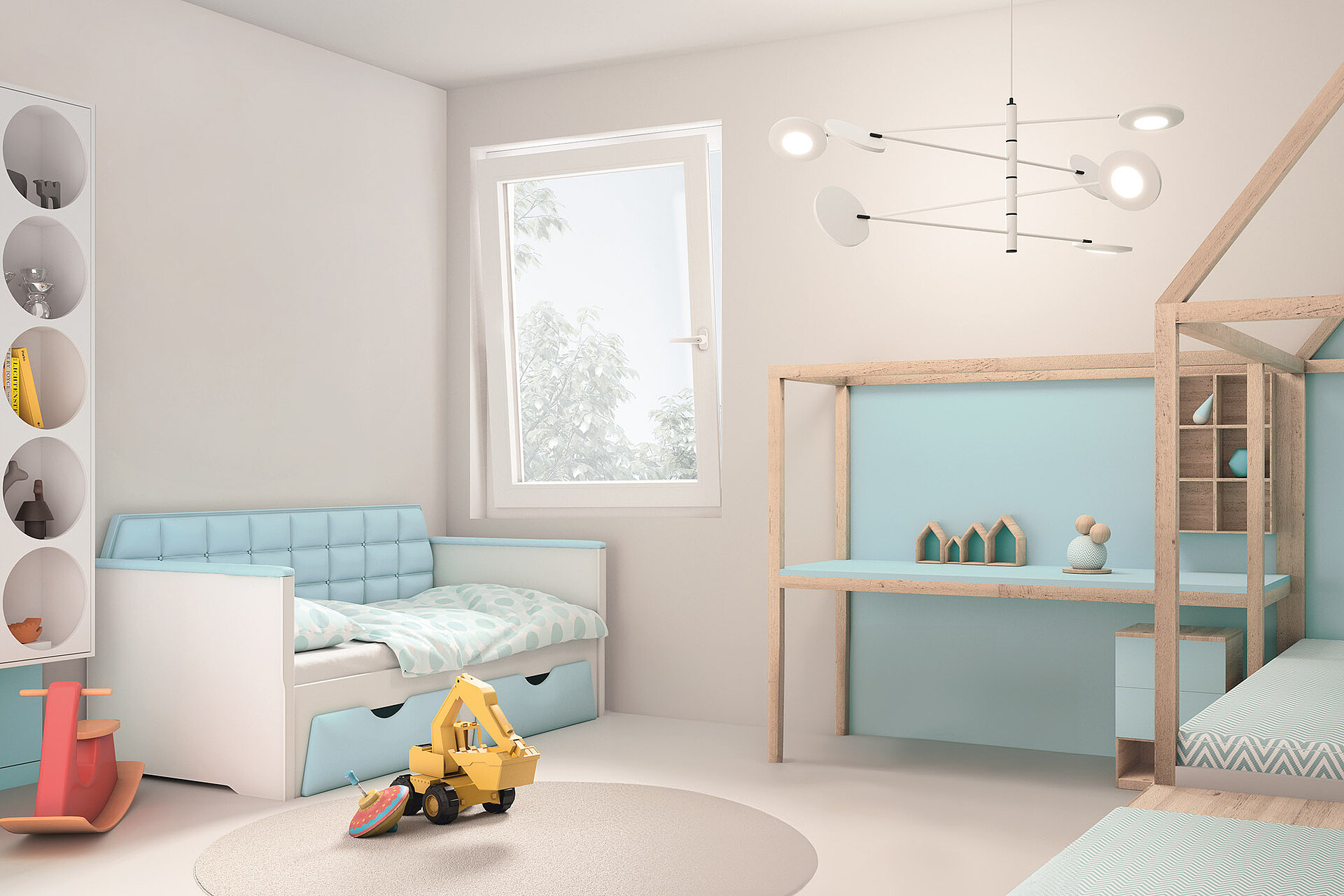

TiltFirst window

Het Roto NX TiltFirst-raam minimaliseert de risico's van een raam dat te wijd openstaat of onverwacht dichtslaat.

  • met zijn intelligente "tilt before turn"-beveiligingsmechanisme blokkeert het volledig openen als de raamhendel is vergrendeld.
  • tegelijkertijd wordt de gekantelde raamvleugel vergrendeld als de hendel in de horizontale stand staat.

Optionele functie: ramen met Roto Com-Tec sensoren bewaken de raamstatus en melden veranderingen betrouwbaar aan de Smart Home centrale.

Comfortraam

Het bijzondere aan het comfortraam is de lange handgreep die aan de onderkant van het raam zit.

Dankzij de hendelfunctie en de geïntegreerde gedwongen bediening is het raam gemakkelijker te kantelen en te draaien dan standaardramen. De handgreep aan de onderkant is ook veel gemakkelijker te bereiken.


Accessoires

Roto NX lifting mishandling device

Antifoutblokkering

Innovatief en duurzaam: de aanpasbare veer (links/rechts) voor snelle correctie bij onjuiste ontgrendeling maakt flexibele installatie mogelijk. En dat is nog niet alles - het uitzonderlijk robuuste veermechanisme garandeert een langdurige functionaliteit.

Roto NX mechanical balcony door bullet catch

Mechanische balkondeursnapper

De robuuste veerstructuur zorgt voor functionele veiligheid op lange termijn en uitzonderlijke duurzaamheid. Het kozijn en de vleugel kunnen altijd optimaal worden gepositioneerd voor een bijzonder gemakkelijke aanpassing dankzij de hoogteverstelling tot 7 mm op de vleugelcomponent.

Roto NX arrestable brake stay

Vaststelschaar

Met de vaststelschaar kunnen terras- en balkondeuren handig worden vergrendeld in elke draaistand tussen 15° en 90°. Zet de handgreep gewoon in de verticale vergrendelstand.

Roto NX anti-jemmy device

Uittilbeveiliging

De Roto NX uittilbeveiliging voor houten en kunststoframen verbetert de inbraakbeveiliging van ramen en balkondeuren volgens de weerstandsklassen RC 1 N, RC 2, RC 2 N of RC 3 en is eenvoudig achteraf aan te brengen.

Roto NX reverse-action centre lock

Middenvergrendeling met omkeermechanisme

Twee paddenstoelnokken grijpen tegelijkertijd in achter beide zijden van het veiligheidssluitstuk. Als wordt geprobeerd een van de twee paddenstoelnokken te bewegen, gaat de andere nog verder in de schootplaat.

Roto NX wired contact elements

Bedrade contactelementen

De verborgen Roto E-Tec Control contactelementen bewaken de status van ramen en deuren. Zodra deze worden geopend, wordt er een signaal verzonden naar alarmsystemen of andere elektronische regelsystemen. Voor meer veiligheid, comfort en energie-efficiëntie.

Roto E-Tec Drive

Elektrische raamaandrijving

De verborgen Roto E-Tec Drive elektrische raamaandrijving die in het beslag is geïntegreerd, maakt het mogelijk om de ramen automatisch te kantelen en te vergrendelen met behulp van sensoren, timers of databussystemen. Het is op elk moment mogelijk om het raam handmatig te bedienen.
