Roto Patio Inowa

Chytré kovanie pre veľmi dobre tesniace posuvné systémy

  • Inteligentné posúvanie: pohodlné a jednoduché ovládanie s potrebou malej sily, vďaka inovačnému zatváraciemu pohybu priečne k profilu rámu
  • Veľmi dobre utesnené obvodovým tesnením a aktívnym ovládaním všetkých bodov uzamykania – aj v stredovom stĺpiku
  • Inteligentné v oblasti dizajnu, vďaka skrytej technike

Inteligentné a veľmi dobre utesnené: Roto Patio Inowa je symbolom úplne novej technológie posúvania pre posuvné dvere a okná z dreva, plastu a hliníka, do hmotnosti krídla 250 kg. Inovačný pohyb krídel priečne k profilu rámu vytvára veľký prítlak a tým aj veľmi dobrú tesnosť.

New!

S novou verziou – Roto Patio Inowa | 400 – je teraz možné realizovať veľmi veľké formáty s hmotnosťou krídel až 400 kg.

Roto Patio Inowa

Maximálna rozmanitosť

Rôzne formáty, materiály rámu a varianty prevedenia ponúkajú široký rozsah použitia.

Inteligentné posúvanie

Roto Patio Inowa je symbolom väčšieho komfortu pri otváraní, posúvaní a zatváraní:

  • Vďaka Inovatívnemu zatváraciemu pohyb priečne na profil rámu a konštrukcii na valivých ložiskách, nie je potrebné krídlo dvíhať .
  • S krídlom sa pohybuje pohodlne bez väčšieho úsilia.

Vyšší komfort obsluhy s funkciami Soft pre bezproblémovú a dlhodobú prevádzku:

  • Funkcia SoftClose krídlo pri zatváraní jemne zabrzdí a presunie do koncovej polohy.
  • Funkcia SoftOpen krídlo po otvorení krátko zabrzdí a presunie do otvorenej koncovej polohy.
  • Funkcia SoftStop na drevohliníkových profiloch od hmotnosti krídla 200 kg pomáha pri jemnom zatváraní alebo otváraní krídla jeho zabrzdením.

Utesnenie

Kovanie udržuje krídlo silno utesnené aj za zlých poveternostných podmienok, keď búrky a silný dážď dopadajú priamo na krídlo a rám.

Obvodové tesnenie a aktívne ovládanie všetkých uzamykacích bodov zaisťujú tesne uzavretý systém.

Exkluzívny dizajn

Skrytá technológia umožňuje pre úzke profily s rovnými líniami vytvárať atraktívne posuvné systémy.

  • Atraktívny vzhľad dosiahnutý veľkými presklenými plochami.

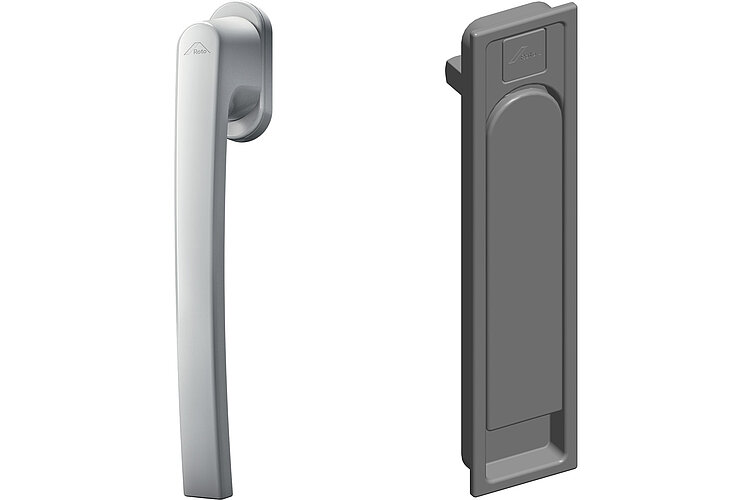

  • Široká škála farieb a jednotná línia kľučiek.

Bezpečnosť

Spoľahlivo zabraňujú vlámaniu podľa triedy odolnosti RC 2 vďaka obvodovému kovaniu s aktívnymi uzamykacími bodmi.

  • Bezpečné zamykanie vďaka uzamykacím bodom v stĺpiku a uzatváracím čapom V
  • Uzamykateľná kľučka s ochranou proti odvŕtaniu

Prémiová kvalita

Robustné a dobre vyrobené komponenty, mnohokrát overené a testované v súlade s najvyššími štandardmi kvality.

Roto Patio Inowa | 400

Verzia pre veľmi veľké formáty krídel do šírky 3000 mm a výšky 3600 mm a hmotnosti krídla do 400 kg

Posúvanie veľkých a ťažkých krídel je jednoduché; dlhšia kľučka nie je potrebná.

Čiastočne je to možné vďaka novo vyvinutým komponentom, ktoré aj keď majú rovnakú funkciu ako v Roto Patio Inowa | 200, sú špeciálne prispôsobené pre veľké a ťažké krídla.

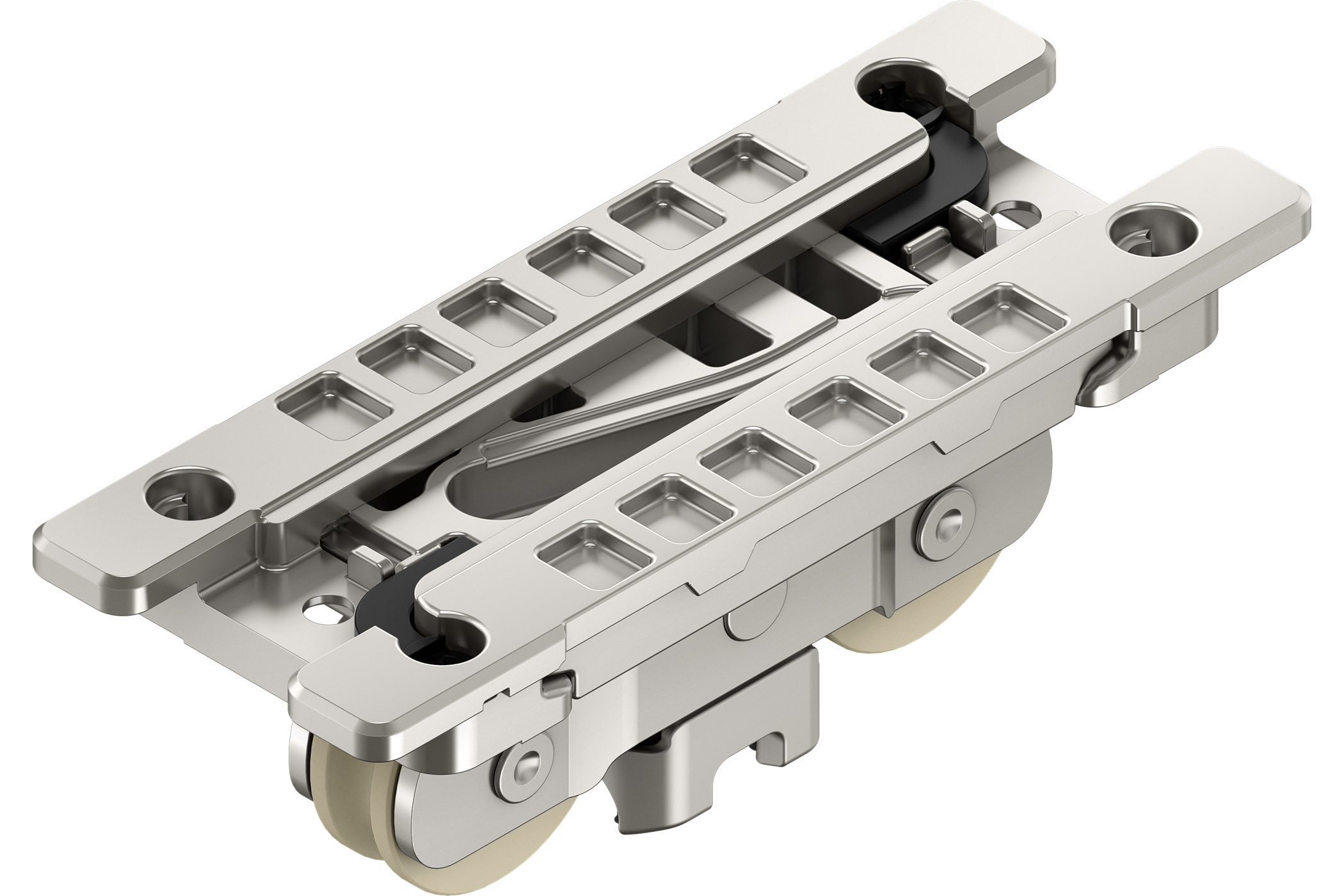

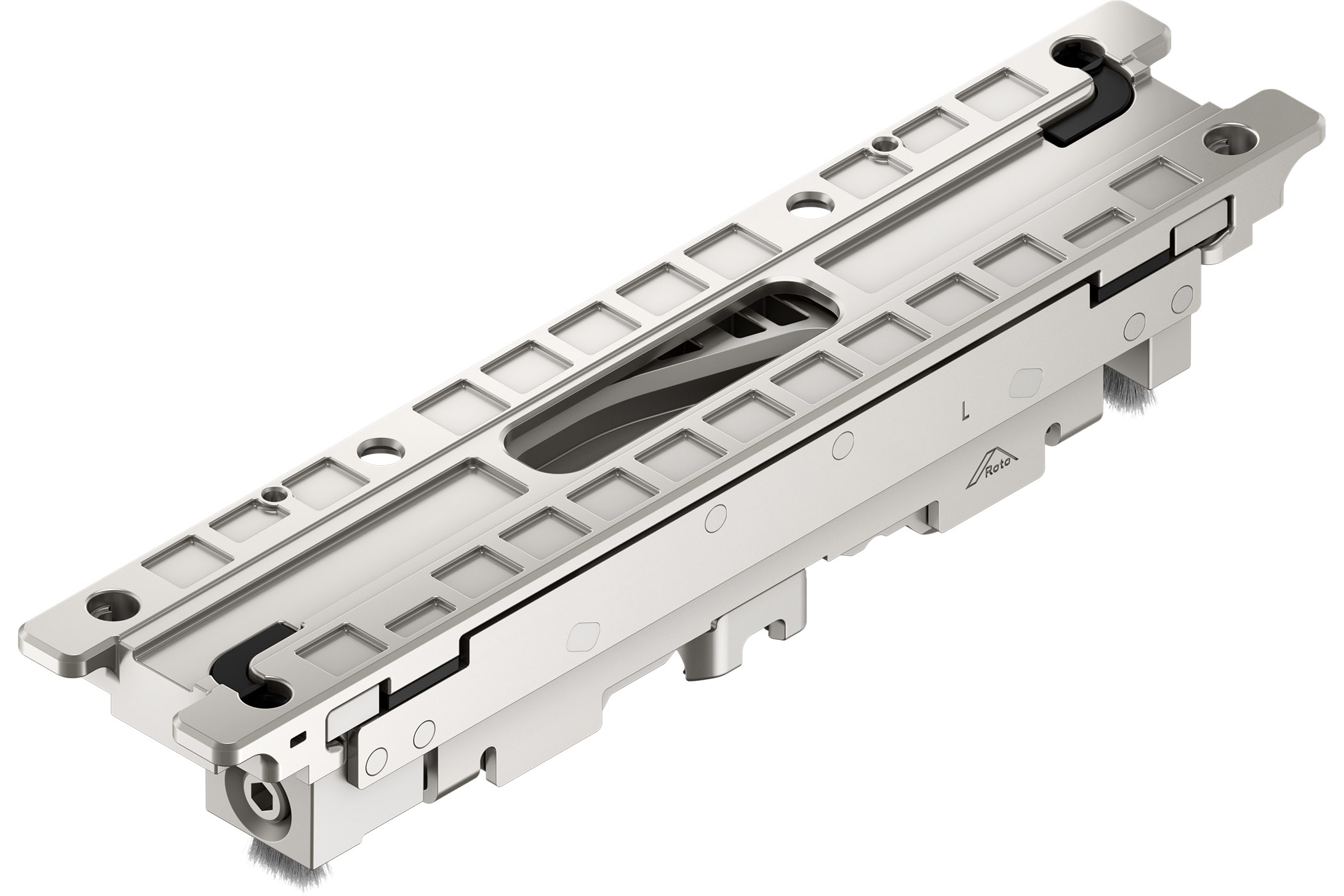

Vozíková jednotka s guľôčkovými ložiskami

Vozíková jednotka obsahuje robustné kolieska s hladkým chodom, ktoré bez námahy unesú veľkú váhu.

Integrované lineárne guľôčkové ložisko minimalizuje valivé trenie, takže aj veľké a ťažké klzné prvky sa ľahko posúvajú.

Integrované kefy odvádzajú nečistoty od koliesok, čím zaisťujú bezproblémovú prevádzku.

Stabilizačná jednotka

V závislosti od veľkosti sú v strede dole nainštalované jedna alebo dve stabilizačné jednotky ako dodatočný uzamykací bod.

Nepodporujú žiadne zaťaženie, ale pomáhajú viesť krídlo a fungujú ako uzamykací bod na zabezpečenie konzistentného stlačenia tesnenia.

K čapy

Ovládacie K čapy s guľôčkovými ložiskami pre drevo, drevo-hliník a PVC profilové materiály nahrádzajú E čapy v stredových zámkoch a napomáhajú pohodlnému ovládaniu posuvného prvku.

Ovládacie čapy D13

Ovládacie čapy D13 s guľôčkovými ložiskami pre hliníkový profilový materiál nahrádzajú ovládacie čapy D8 a napomáhajú pohodlnému ovládaniu posuvného prvku.

SoftStop funkcia

Funkcia SoftStop sa používa pri hmotnosti krídla nad 200 kg. Vložená na strane prevodovky alebo stĺpika, zaisťuje jemné zatváranie alebo otváranie krídla jeho brzdením.

Pri hmotnostiach krídla do 200 kg sa používajú soft funkcie SoftClose a SoftOpen.

Technické údaje

 Roto Patio Inowa | 200 Roto Patio Inowa | 400
Šírka krídla (vo falci)Max. 2,000 mm Max. 3,000 mm
Výška krídla (vo falci)

Max. 2,500 mm



Max. 3,600 mm

Hmotnosť krídlaMax. 200 kg
(drevo-hliníkové profily: max. 250 kg)
  Max. 400 kg
Vzdialenosť odtiahnutia8 mm 8 mm
BezpečnosťRC 2 / RC 2N RC 2 / RC 2N
Usporiadanie krídielSchéma A, C a K Schéma A, C a K
ProfilyVnútri a vonku bežiace Vnútri a vonku bežiace

Príslušenstvo

Roto Patio Inowa tensioning tool for Soft functions

Napínací nástroj (povinné príslušenstvo)

Jednoduchá montážna pomôcka na aktiváciu funkcií Soft

Roto Patio Inowa | 400 Drilling jig

Vŕtacia šablóna

Roto Patio Inowa | 400 | vŕtacia šablóna na vozíkovú, stabilizačnú a ovládaciu jednotku

Montáž

Efektívne: Roto Patio Inowa je optimalizované pre jednoduché a rýchle spracovanie.

  • Každá jednotka (ovládacia jednotka, stredový uzáver a vozík) vyžaduje iba štyri skrutky .
  • Zaskrutkovaním jednotky sa uvoľní zaistenie stredovej pozície.
  • Minimalizované náklady v oblasti skladovania a logistiky vďaka optimálne koordinovaným komponentom z osvedčených systémov Roto NX / Roto NT a Roto AL
