Roto AL Designo

Het verborgen beslag voor esthetische ramen en raamdeuren in aluminium

  • volledig verborgen beslag voor grote en zware aluminium ramen
  • eenvoudig te verwerken, economisch
  • modulair systeem
  • Vleugelgewicht tot 180 kg
Roto AL Designo

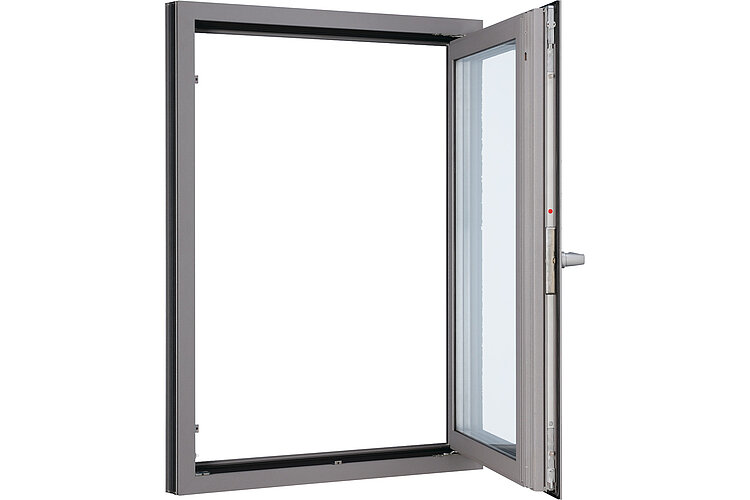

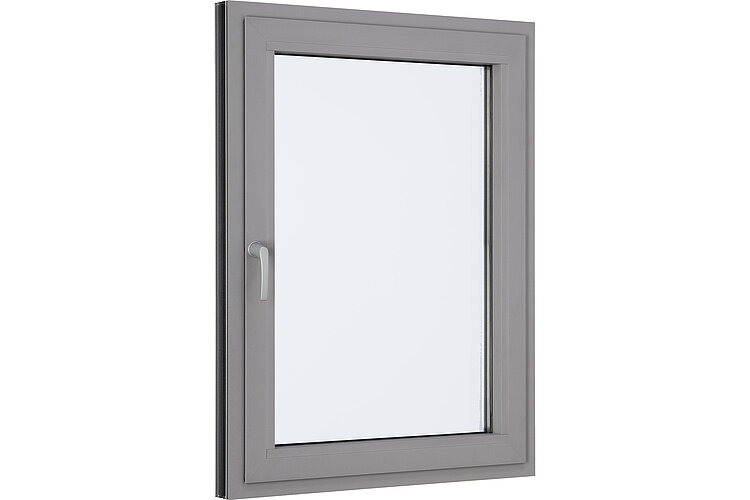

Roto AL Designo is het elegante, volledig verborgen beslag voor grote en zware draai-/kiepramen in aluminium, met een vleugelgewicht tot 180 kg. Het beslag voldoet aan de strengste eisen van planners en architecten op het vlak van perfect uitzicht, functionaliteit en moeiteloze verwerking.
Het topmodel in het aluminiumsegment is modulair opgebouwd volgens het gekende Roto principe en kan in vrijwel alle Eurokamer-profielsytemen worden ingebouwd.

Nieuw

Vleugelhoogte tot 3.000 mm

De maximale vleugelhoogte bij Roto AL Designo 180 kg bedraagt 3.000 mm.

Zonder lastafdraging vanaf een vleugelbreedte van 735 mm en een gewicht tot 130 kg

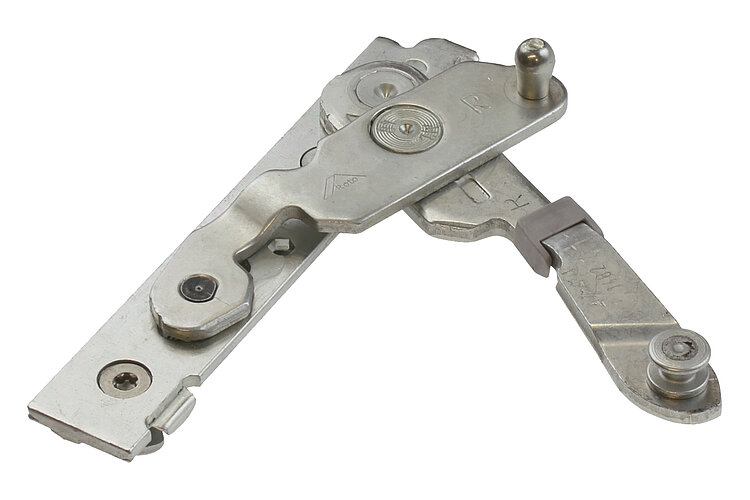

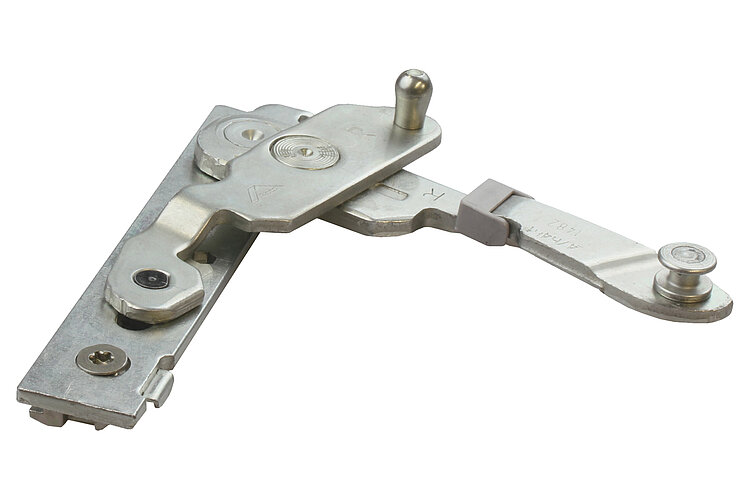

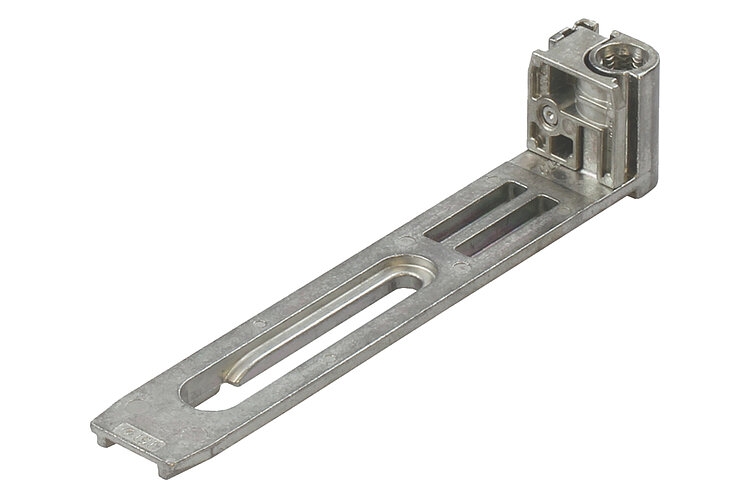

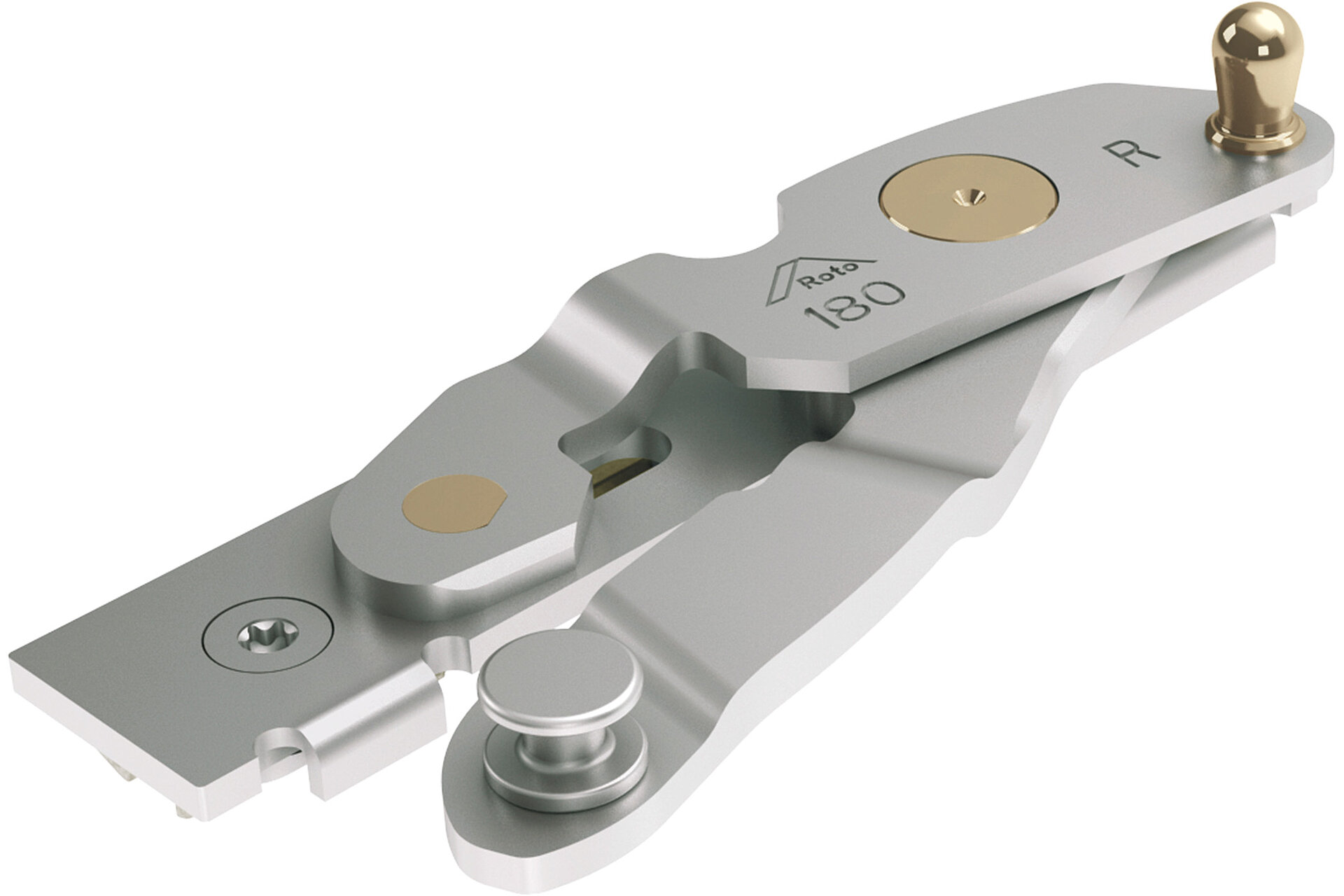

  • Door het gebruik van een verstevigd hoekscharnier en hoeklager uit het Roto AL Designo beslagprogramma is een lastafdraging tot een vleugelgewicht van 130 kg helemaal niet nodig.
  • Het volledig verborgen Roto AL Designo beslag biedt nieuwe mogelijkheden bij de vormgeving van raamelementen en de hoogte-/breedteverhouding.

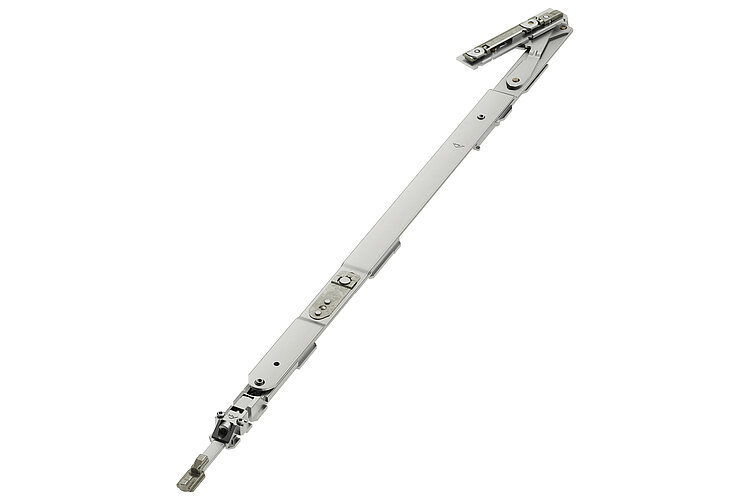

  • Vanaf een minimale vleugelbreedte van 735 mm kunnen met de nieuwe modulaire elementen alle gangbare vleugelbreedtes en -hoogtes worden gerealiseerd.

Scharnierzijdes

Roto AL Designo bepaalt op het vlak van design en functionaliteit de nieuwe norm dankzij de volledig verborgen scharnierzijde voor grote aluminium ramen. Alle elementen, tot zelfs de greep, zijn van buitenaf onzichtbaar in het kader en de vleugel geïntegreerd zodat de look van het raam door niets wordt gehinderd.

De unieke combinatie van klemsteen en klemlijst met geïntegreerde stansschroef zorgt ervoor dat de scharnierlijst perfect aansluit.


Roto AL Designo 180 kg

  • maximale vleugelhoogte 3.000 mm
  • Weerstandsklasse RC 2 en RC 3
  • Opening: draaikiep- en draaivleugel


Roto AL Designo 150 kg

  • maximale vleugelhoogte 3.000 mm

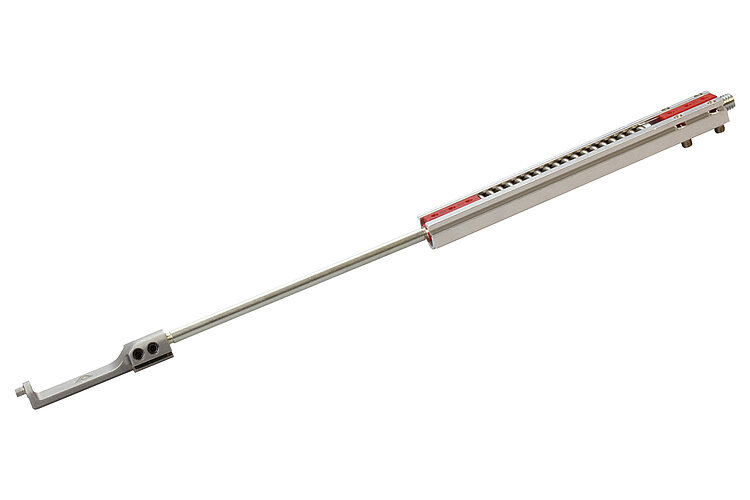

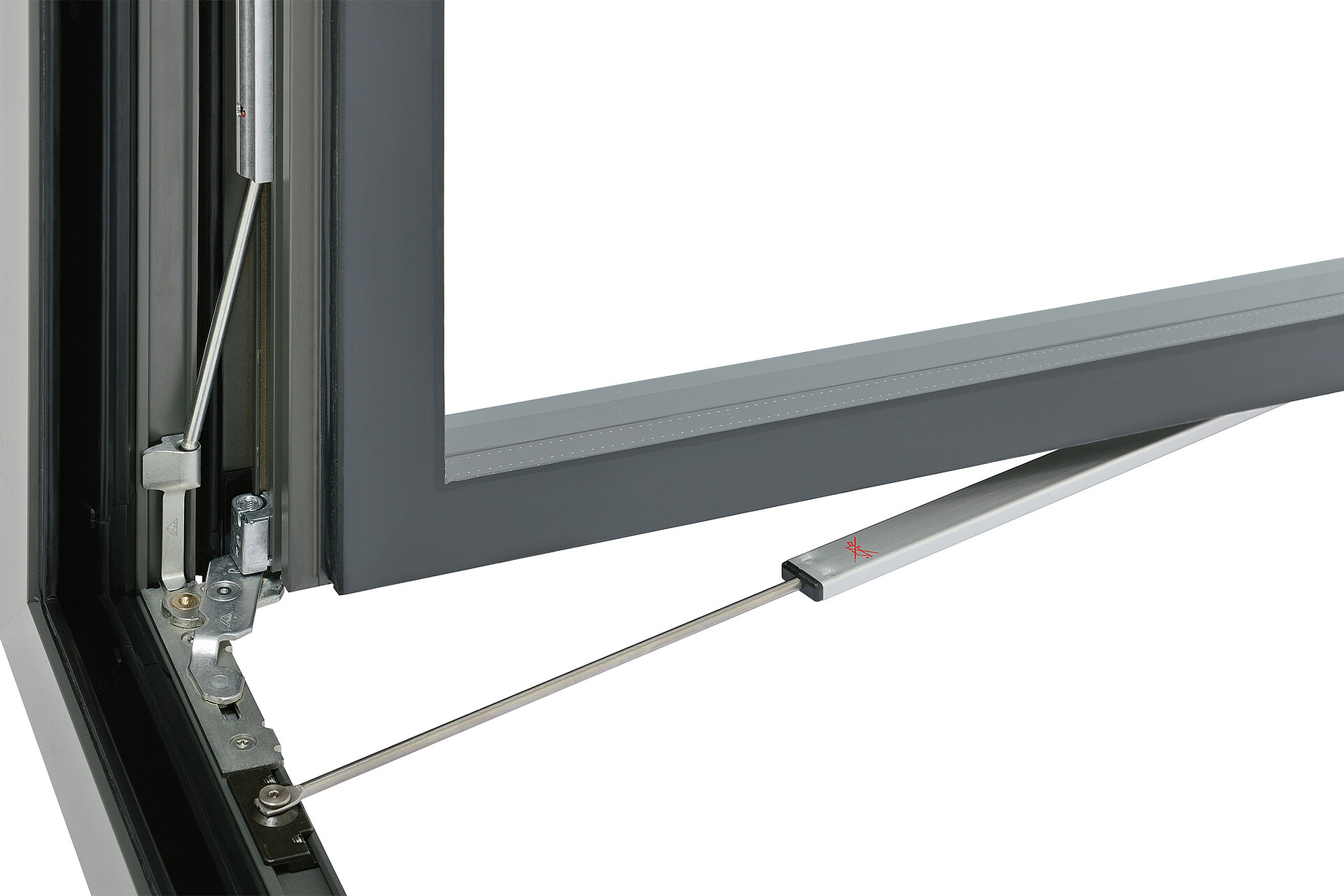

  • optionele lastafdraging voor hoge vleugelgewichten tot 150 kg
  • maximale vleugeldichtheid voor erg hoge en smalle vleugels door koppelbare vouwscharen voor bijkomende middensluitingen
  • specifieke speciale oplossingen (bv. verluchtingskleppen) op aanvraag leverbaar


Roto AL Designo 100 kg

  • maximale vleugelhoogte 3.000 mm
  • maximale vleugeldichtheid voor erg hoge en smalle vleugels door koppelbare vouwscharen voor bijkomende middensluitingen
  • specifieke speciale oplossingen (bv. verluchtingskleppen) op aanvraag leverbaar

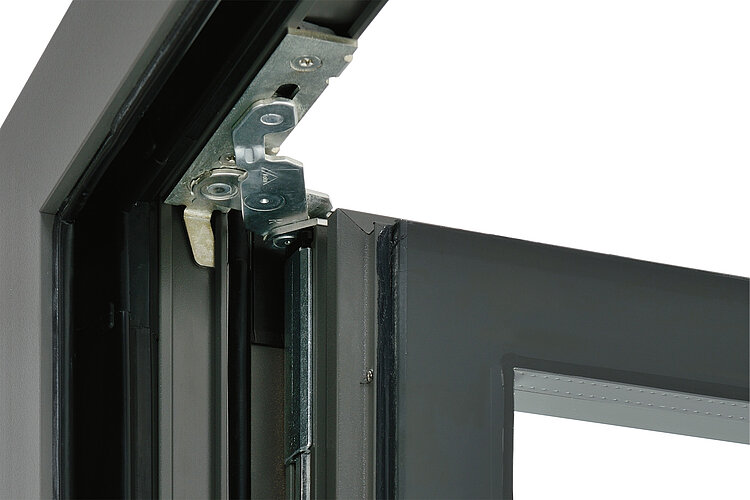

  • Schaar 390 voor erg smalle draaikiepramen

Technische gegevens

Vleugelbreedte
max. 1600 mm
Vleugelhoogte
max. 3000 mm
Vleugelgewicht
max. 180 kg
Veiligheid
RC 2 / RC 3
Profielsystemen
Eurokamer-profielsystemen

Accessoires

Braked and damped opening restrictor

Openingsbegrenzer geremd, gedempt

De geremde en gedempte draaibegrenzer is specifiek afgestemd op het beslag en maakt de uitvoering van high-tech oplossingen mogelijk.

Special opening restrictor with lockable stop function

Speciale openingsbegrenzer met afsluitbare aanslag

Met de afsluitbare aanslag kan de maximale openingshoek van een vleugel wordt ingesteld en vastgelegd. Enkel door het opheffen van de aanslagfunctie kan een vleugel volledig geopend worden, bv. om schoon te maken.

Special opening restrictor with lockable, but bypassable stop function

Speciale openingsbegrenzer met afsluitbare, verstelbare aanslag

Een met de sleutel volledig geopende vleugel kan gemakkelijker worden vergrendeld. Door het verstellen van de aanslag wordt de vooraf ingestelde begrenzing weer geactiveerd. Het is niet nodig om de raam opnieuw met de sleutel te vergrendelen.

Special opening restrictor which locks in the end position and is controlled by the handle

Eindpositievergrendeling, met de greep bediende speciale openingsbegrenzer

De robuuste oplossing voor de bescherming van high-end aluminium ramen: de raamvleugel kan tot een vooraf bepaalde hoek worden geopend en met behulp van de greep in de eindpositie worden vergrendeld.

Montage

Roto AL Designo is de eerste keuze wanneer men een systeem zoekt dat lange gebruiksduur, bedieningscomfort en veiligheid combineert met tijdbesparende verwerking:

  • duurzame Torx drive eenheden op de ramen- en vleugelelementen zorgen voor een vlugge en moeiteloze montage
  • hoekoverbrenging met klemvork voor een montage zonder gereedschap
  • vaste maten (T4/T5) voor het eenvoudig bepalen van de posities van de sluitstukken en het afkorten van de drijfstangen voor een perfecte afwerking
