Roto Patio Inowa

Feroneria inteligentă pentru sisteme culisante cu etanşeitate ridicată

Greutăți ale cercevelei de până la 400 kg
Dimensiuni de până la 3000 mm lățime și 3600 mm înălțime, de asemenea, în format 3:1
Utilizare confortabilă şi ușoară, fără efort, datorită mişcării de închidere inovatoare, transversală pe profilul tocului
Etanșeitate ridicată datorită garniturii circumferenţiale şi controlului activ al tuturor punctelor de închidere, inclusiv pe ștulp
Design armonios datorită tehnologiei ascunse

Roto Patio Inowa

Roto Patio Inowa reprezintă o tehnologie de culisare complet nouă pentru ferestre și uși culisante cu profile din lemn, PVC, aluminiu şi lemn-aluminiu. Feroneria este ideală pentru formate mici până la foarte mari, cu greutăți ale cercevelei de până la 400 kg.
Datorită mişcării de închidere inovatoare, transversală pe profilul tocului şi a funcţiilor Soft special dezvoltate, elementele culisante sunt foarte uşor de manevrat. Tehnologia ascunsă permite, de asemenea, utilizarea profilelor drepte cu design modern.

Nou

Cu noua variantă – Roto Patio Inowa | 400 – pot fi realizate acum formate foarte mari cu greutăți ale cercevelei de până la 400 kg.

Cu Roto Patio Inowa, viziunile devin realitate

Roto Patio Inowa: Orașul freamătă de viață

Diversitate maximă

Diferitele formate, materiale de profile şi variante de execuţie oferă un domeniu vast de utilizare.

Mai mult confort la culisare

Utilizare ușoară datorită mișcării de închidere inovatoare, transversală pe profilul tocului și modului de construcție bazat complet pe role.

Extensibil cu funcții Soft care protejează întregul element culisant de impactul necontrolat între cercevea și toc, prin frânarea controlată mecanic a închiderii și deschiderii cercevelei.

Etanşeitate ridicată

Complet etanş chiar şi în condiții meteorologice nefavorabile, cu furtuni şi ploi abundente, datorită garniturii circumferenţiale şi controlului activ al tuturor punctelor de închidere.

Etanşeitatea ridicată asigură, de asemenea, o protecție fonică perfectă în cazul unui zgomot exterior puternic.

Design exclusivist

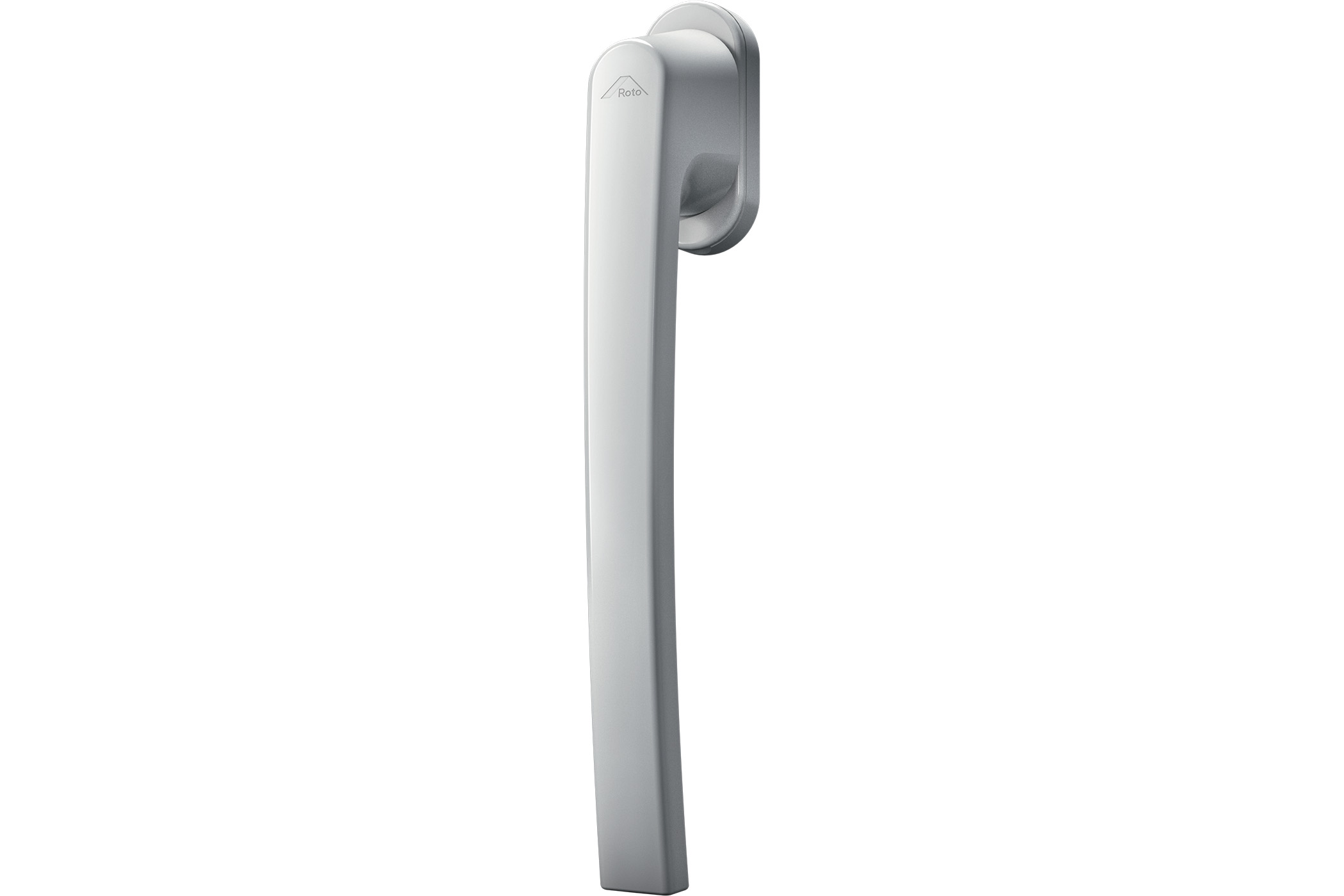

Design armonios datorită tehnologiei ascunse și mânerelor moderne pentru ferestre.

Protecție antiefracție

Protecție antiefracţie conform clasei de rezistenţă RC 2 datorită feroneriei circumferenţiale cu puncte de închidere active.

Siguranța anti-împingere de pe montant protejează împotriva deplasării laterale și a ridicării cercevelei
Mâner blocabil cu protecţie la găurire
Extensibil cu elemente de contact cu cablu Roto E-Tec Control | MVS, care monitorizează starea de deschidere şi închidere a sistemului culisant în conformitate cu VdS clasa B

Calitate premium

Componente robuste și de înaltă calitate, dovedite de mai multe ori și testate în conformitate cu cele mai înalte standarde de calitate.

Roto Patio Inowa | 400

Varianta pentru formate foarte mari cu dimensiuni de până la 3000 mm lățime și 3600 mm înălțime
și greutăți ale cercevelei de până la 400 kg

Cercevelele mari și grele sunt culisate ușor; nu mai este nevoie de mâner.

Acest lucru este posibil datorită componentelor nou dezvoltate care, deși au aceeași funcție ca la Roto Patio Inowa | 200, sunt adaptate special pentru cercevele mari și grele.

Cărucior cu rulmenți cu bile

Căruciorul conține role stabile cu funcționare lină, care susțin fără efort greutatea mare.

Rulmentul liniar cu bile integrat asigură o frecare minimă la culisare, astfel încât chiar și elementele culisante mari și grele pot fi culisate cu ușurință.

Periile integrate țin murdăria departe de role, asigurând astfel o funcționare fără probleme.

Unitate de stabilizare

În funcție de dimensiune, se montează în partea de jos 1 sau 2 unități de stabilizare ca punct de închidere suplimentar.

Acestea nu preiau nicio greutate, dar susțin ghidarea cercevelei și servesc ca punct de închidere, pentru a asigura o presiune de contact uniformă.

Puncte de închidere K

Punctele de închidere K cu rulmenți cu bile pentru profilele din lemn, lemn-aluminiu și PVC înlocuiesc punctele de închidere E ale închiderilor mediane și sprijină funcționarea confortabilă a elementului culisant.

Roto Patio Inowa | 400 Punct de închidere K

Roto Patio Inowa | 400 Punct de închidere D13

Puncte de închidere de control D13

Punctele de închidere de control D13 cu rulmenți cu bile pentru profilele din aluminiu înlocuiesc punctele de închidere D8 și sprijină funcționarea confortabilă a elementului culisant.

Funcție SoftStop

Funcția SoftStop este utilizată pentru greutăți ale cercevelei de peste 200 kg. Introdusă pe partea mecanismului sau ștulpului, aceasta asigură închiderea sau deschiderea ușoară a cercevelei, prin frânare.

Funcțiile SoftClose și SoftOpen sunt utilizate pentru greutăți ale cercevelei de până la 200 kg.

Date tehnice

	Roto Patio Inowa \| 200	Roto Patio Inowa \| 400
Lăţime (falţ) cercevea	Max. 2,000 mm	Max. 3,000 mm
Înălţime (falţ) cercevea	Max. 2,500 mm	Max. 3,600 mm
Greutate cercevea	Max. 200 kg (profile din lemn-aluminiu: max. 250 kg)	Max. 400 kg
Distanţa de retragere a cercevelei	8 mm	8 mm
Siguranţă	RC 2 / RC 2N	RC 2 / RC 2N
Dispunerea cercevelei	Varianta A, C și K	Varianta A, C și K
Profil	Cu deschidere spre interior şi spre exterior	Cu deschidere spre interior şi spre exterior

Accesorii

Dispozitiv de armare (accesorii obligatorii)

Accesoriu de montaj pentru activarea funcțiilor Soft

Montaj

Eficient: Roto Patio Inowa este optimizat pentru o prelucrare ușoară şi rapidă.

Fiecare componentă (unitatea de control, închiderea mediană şi cărucioarele) necesită doar 4 şuruburi
Fixarea mediană se rezolvă prin simpla înşurubare a componentelor în element
Minimum de efort în ceea ce priveşte depozitarea şi logistica datorită componentelor coordonate optim din sistemele consacrate Roto NX/ Roto NT şi Roto AL
