Roto AL Designo

Rejtett vasalat esztétikus alumíniumablakokhoz és erkélyajtókhoz

  • Teljesen rejtett vasalat nagy és nehéz alumíniumablakokhoz
  • Nagyon könnyű felhasználhatóság és gazdaságosság
  • Modulárisan felépülő vasalatrendszer
  • Akár 180 kg-os szárnytömeg

A Roto AL Designo elegáns, teljesen rejtett vasalat nagy és nehéz nyíló-/bukó-nyíló alumíniumablakokhoz 180 kg szárnytömegig. Kielégíti a tervezők és építészek legszigorúbb követelményeit a tökéletes látvány, a funkcionalitás és a könnyű felhasználhatóság tekintetében.
Az alumíniumszegmens csúcsmodellje, mint minden Roto vasalatrendszer, moduláris elv szerint épül fel, és szinte minden Eurokammer-profilrendszerbe beépíthető.

Új!

Szárnymagasság maximum 3000 mm

A maximális szárnymagasság a 180 kg-os Roto AL Designo esetében 3000 mm.

Tehermentesítő nélkül 735 mm szárnyszélességtől és 130 kg-ig

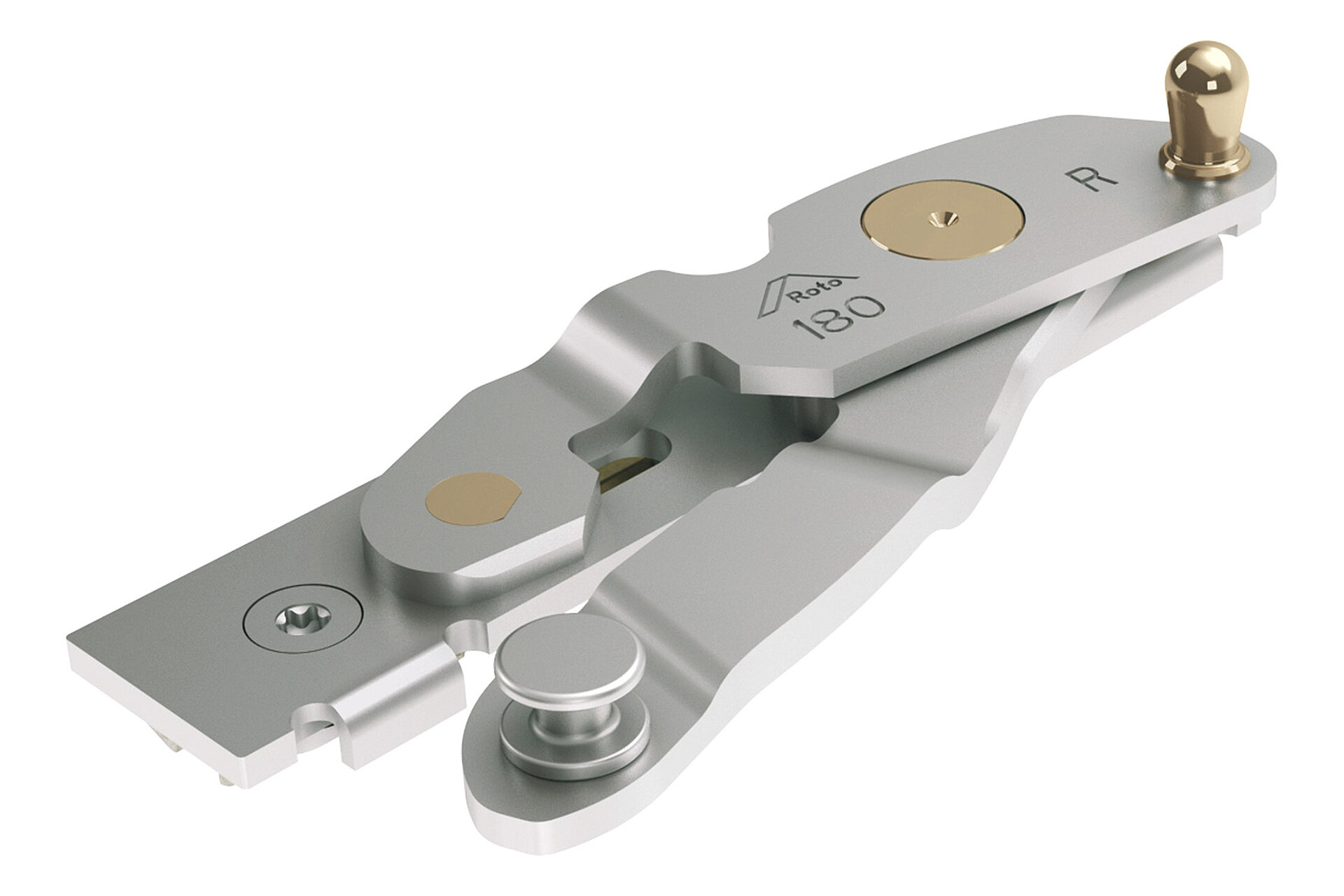

  • Az erősített sarokpánt és a Roto AL Designo vasalatprogramból származó, ugyancsak erősített sarokcsapágy használatának köszönhetően a tehermentesítő beépítésétől 130 kg szárnytömegig teljesen el lehet tekinteni.
  • A teljesen rejtett Roto AL Designo vasalat ezáltal új lehetőségeket nyit a nyílászárók kialakításában, a magasság/szélesség aránya tekintetében is.
  • 735 mm minimális szárnyszélességtől az új alkatrészkombinációval minden elterjedt szárnyszélesség és -magasság megvalósítható.

Pántoldalak

A dizájn és a funkcionalitás terén a Roto AL Designo mércét állít a nagy alumíniumablakokhoz kínált, teljesen rejtett pántoldallal. A kilincs kivételével minden alkatrész kívülről láthatatlanul van beépítve az ablakkeretbe és -szárnyba, így semmi nem zavarja az ablak kinézetét.

Egyedülálló a szorítódarab és a beépített lyukasztócsavarral ellátott szorítóléc kombinációja a pántoldal alakzáró rögzítéséhez.


Roto AL Designo 180 kg

  • Maximális szárnymagasság: 3000 mm
  • RC 2 és RC 3 N ellenállási osztályok
  • Nyitásmódok: bukó-nyíló és nyíló


Roto AL Designo 150 kg

  • Maximális szárnymagasság: 3000 mm
  • Opcionális tehermentesítés nagy szárnytömegekhez 150 kg-ig
  • Maximális szárnytömítettség nagyon magas és keskeny szárnyakhoz, toldható horonyollókkal kiegészítő középzárókhoz
  • Objektumspecifikus egyedi megoldások (pl. szellőzőcsappantyúk) kérésre kaphatók


Roto AL Designo 100 kg

  • Maximális szárnymagasság: 3000 mm
  • Maximális szárnytömítettség nagyon magas és keskeny szárnyakhoz, toldható horonyollókkal kiegészítő középzárókhoz
  • Objektumspecifikus egyedi megoldások (pl. szellőzőcsappantyúk) kérésre kaphatók
  • 390-es olló nagyon keskeny bukó-nyíló ablakokhoz

Műszaki adatok

Szárnyszélesség
max. 1600 mm
Szárnymagasság
max. 3000 mm
Szárnytömeg
max. 180 kg
Biztonság
RC 2 / RC 3
Profilrendszer
Euro-kamrás profilrendszer

Tartozékok

Roto AL braked and damped opening restrictor

Fékezett, csillapított nyitáshatároló

A fékezett és csillapított nyitáshatároló kifejezetten a vasalathoz igazodik, és lehetővé teszi igényes pályázati objektumok megvalósítását.

Roto AL special opening restrictor with lockable stop function

Speciális nyitáshatároló zárható ütköző funkcióval

A zárható ütköző funkciónak köszönhetően beállítható és rögzíthető a szárny maximális nyitási szöge. A szárny csak az ütköző funkció nyitásával nyitható ki teljesen, például tisztításhoz.

Roto AL special opening restrictor with lockable, but bypassable stop function

Speciális nyitáshatároló zárható, áthaladható ütköző funkcióval

A kulccsal teljesen kinyitott szárny könnyen újból zárható. Az ütközőn egyszerűen áthaladva újra aktiválódik a meghatározott korlátozás. Nem szükséges kiegészítő zárás a kulccsal.

Roto AL special opening restrictor which locks in the end position and is controlled by the handle

Végső helyzetben reteszelő, kilinccsel vezérelt speciális nyitáshatároló

Masszív megoldás kiváló minőségű alumínium nyílóablakokhoz: Az ablakszárny meghatározott nyitási szélességig nyitható és a végütközési helyzetben egyszerű kilincsműködtetéssel reteszelődik.

Karbantartás

A Roto AL Designo a legjobb választás, ha a maximális tartósság, a könnyű kezelhetőség és biztonság, valamint a gyors gyártás áll a  középpontban.

  • Masszív Torx-hajtások a tok- és szárnyalkatrészeken a gyors és fáradságmentes szerelés érdekében
  • Sarokváltó toldható befogóvillával a szerszám nélküli szerelés érdekében
  • Állandó méretek (T4/T5) a záródarab helyének egyszerű meghatározásához és a tolórudak méretre vágásához a magas gyártási minőség érdekében
