Roto Solid C | C7.140

Bisagra oculta para puertas de entrada de aluminio

  • para puertas de entrada de hasta 140 kg
  • función FixClick de creación propia para un enganche rápido y seguro de la hoja
  • rápido ajuste de la altura con un solo punto de regulación central
  • adecuada para equipamiento de puertas con seguridad antirrobo según RC 2

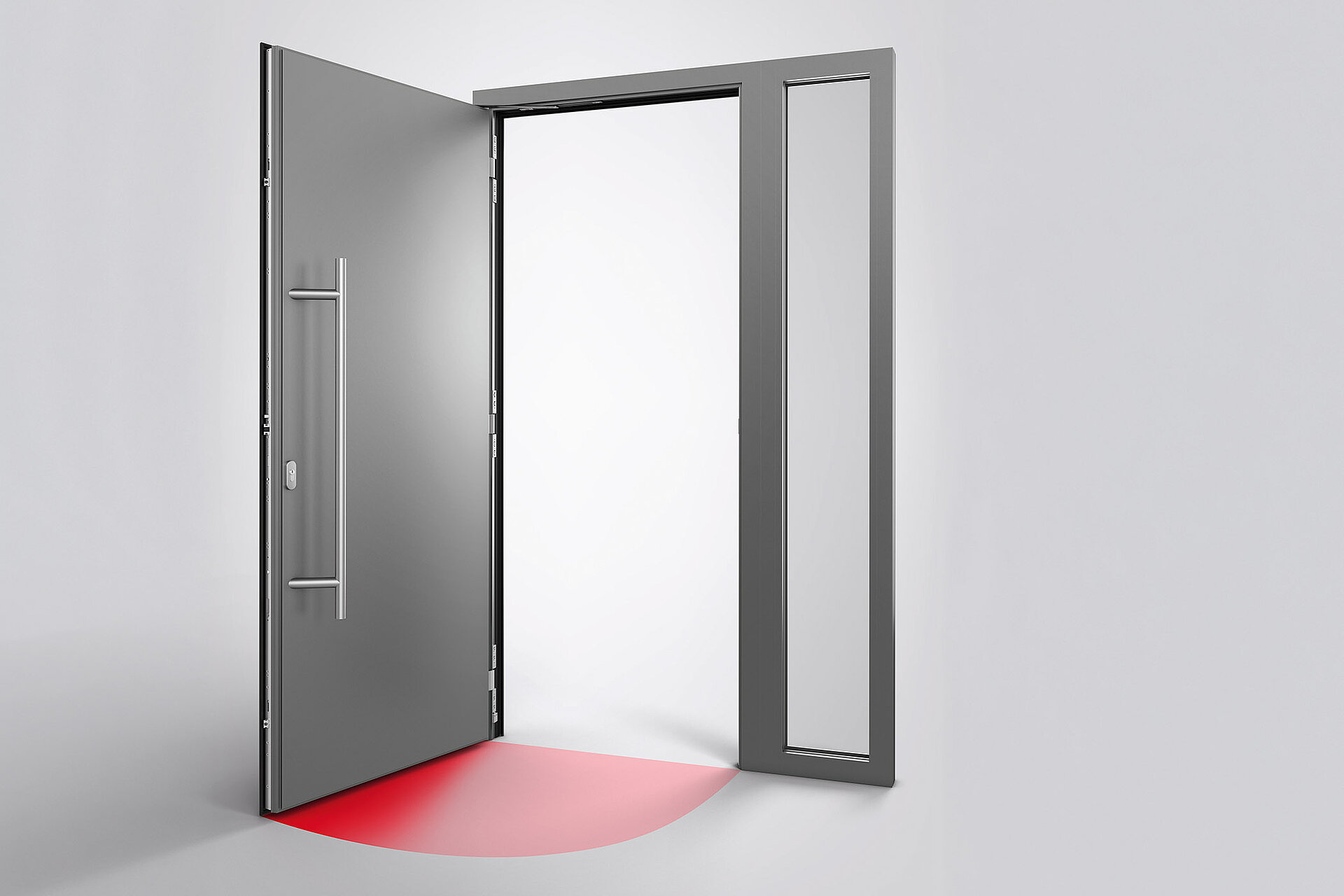

  • apertura hacia el interior y hacia el exterior
Roto Solid C
[Translate to Spanish:]
Roto Solid C
[Translate to Spanish:]

La bisagra de puerta oculta Roto Solid C | C7.140 es adecuada para puertas principales de entrada realizadas en aluminio con un peso de hoja de hasta 140 kg. Permite un movimiento suave y sencillo incluso de puertas pesadas.

Cada vez más propietarios prefieren puertas de aluminio de gran tamaño por su aire moderno, su elegante aspecto y su durabilidad.

Roto Solid C permite atender esta demanda. Además, su montaje es eficaz y consta solo de unos sencillos pasos.

Eficiencia

Efficiency

  • La función FixClick reduce al mínimo el esfuerzo durante el enganche de la hoja
  • Ajuste de altura rápido y sencillo con tornillo de ajuste central
  • Menor cantidad de piezas gracias a la simetría izquierda/derecha que reduce también los costes de logística y administración
  • El embalaje independiente de bisagra de hoja y bisagra de marco reduce el tiempo de montaje

Seguridad

Security

  • Elevada seguridad de montaje gracias a la función FixClick con un encaje perceptible de las bisagras
  • Larga vida útil comprobada de conformidad con DIN EN 1191 en 400.000 ciclos de apertura (para puertas de apertura hacia el interior)
  • Máxima clase de duración certificada según DIN EN 1935
  • Resistencia a la corrosión clase 5 según DIN EN 1670
  • Posibilidad de empleo en puertas con seguridad antirrobo según RC 2

Diseño

Design

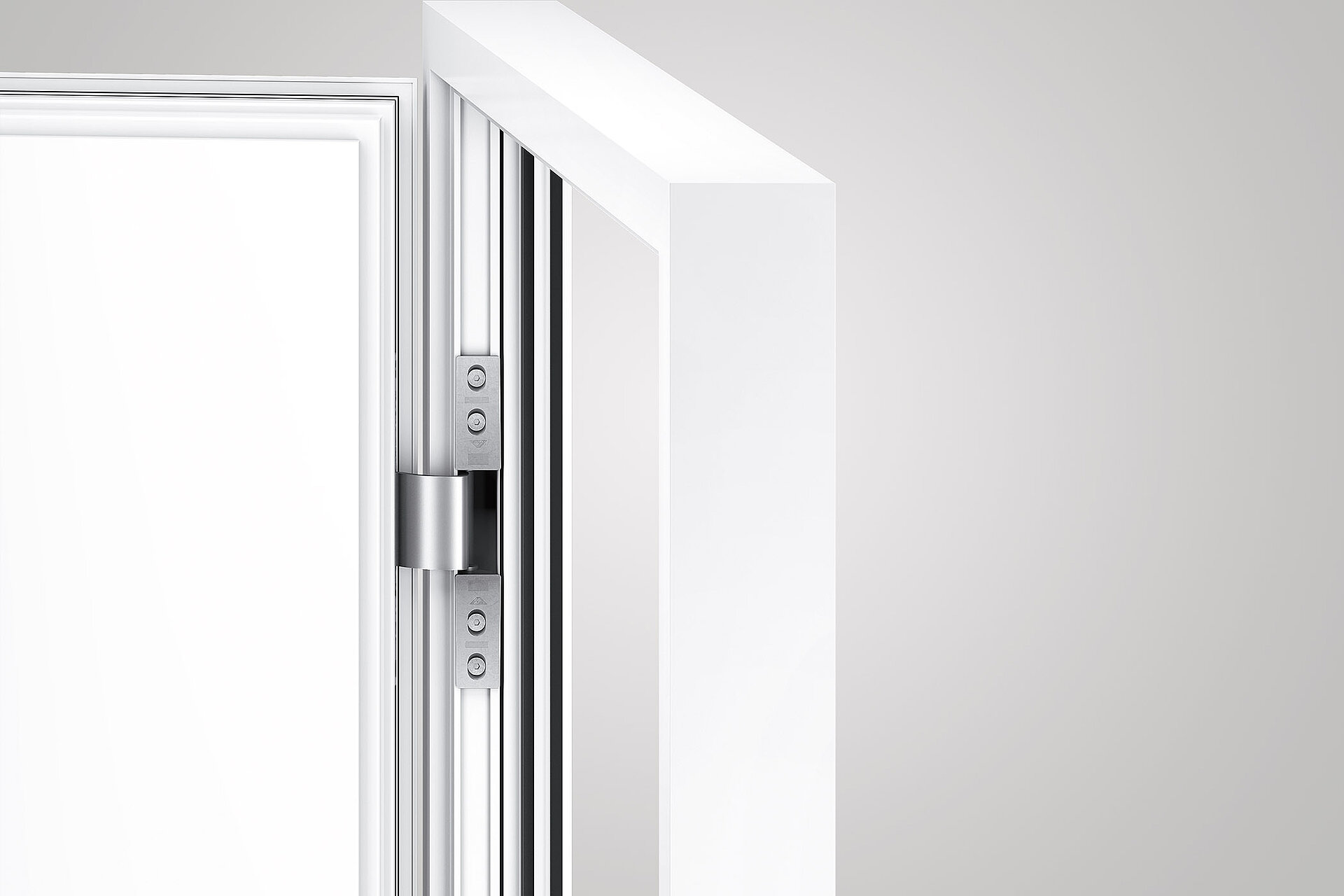

  • La posición oculta contribuye especialmente a destacar el diseño de puerta y fachada
  • Colores neutros negro/plateado, a juego con todos los colores de puerta principal
  • Aspecto sólido con contornos definidos y estilizados

Confort

Comfort

  • Exenta de mantenimiento gracias a los casquillos autolubricantes
  • Limpieza sencilla gracias a la mecánica oculta
  • Sin pérdida de calor gracias a un nivel de estanqueización continuo

Datos técnicos

Material del marcoAluminio
Peso de hojamáx. 140 kg
Ángulo de apertura de la puertamáx. 110°
Ajuste
  • de regulación lateral: +/- 3 mm
  • regulable en altura: +4 / -2 mm
  • regulable en presión de apriete: +/- 1 mm
CertificadoCertificado CE conforme a DIN EN 1935:2002, clase de bisagra 10; QM 343

Accesorios

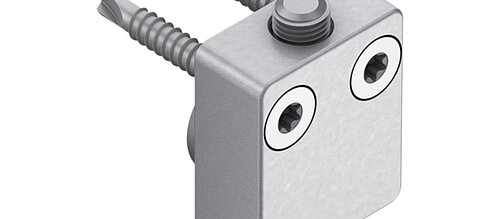

Roto Solid C | C7.140 Height adjustment module for inward opening doors

Módulo de regulación en altura (Accesorios obligatorios)

Regulación en altura rápida y sencilla con un solo punto de regulación central en la bisagra de marco inferior.

Roto Solid C | C7.140 Mouting set for outward opening doors

Tornillo de fijación directa (Accesorios obligatorios)

Para la fijación del módulo de regulación en altura. Disponible en diferentes longitudes, adaptado a la situación de montaje.

Roto Solid C Hinge tab casing

Tapa de lomo de bisagra

Empleada en el marco, la tapa de lomo de bisagra cierra el fresado efectuado en el perfil para la bisagra de marco.

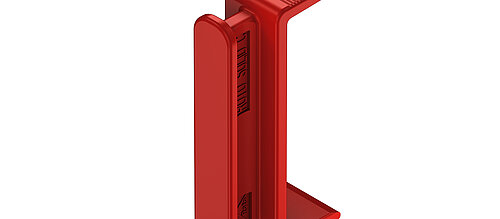

Roto Solid C Locking wedge

Cuña de retención

Cuña de retención para fijar el lomo de bisagra. Posiciona las tres bisagras en un ángulo durante el montaje.

Roto Solid C Combination tool

Llave combinada

Llave combinada para aflojar rápidamente los resortes de bloqueo.

Instalación

Roto Solid C está repleto de innovaciones que facilitan la instalación de puertas pesadas de aluminio.

Destaca la función FixClick desarrollada por Roto. En lugar de tener que realizar un laborioso y arriesgado trabajo de atornillado al montar las puertas, ahora basta con un solo clic y la puerta queda fijada en su sitio. Esto se debe a que la puerta sólo tiene que encajar en las bisagras, que ya han sido instaladas.

Roto Solid C

Vídeo de instalación

Roto Solid C

Vídeo de instalación - Ajuste
