Roto AL Designo

El herraje oculto para ventanas y puertas balconeras de aluminio estéticas

  • Herraje completamente oculto para ventanas de aluminio grandes y pesadas
  • Elevada comodidad de instalación y eficiencia
  • Sistema modular
  • Pesos de hoja de hasta 180 kg
Roto AL Designo

Roto AL Designo es el elegante herraje completamente oculto para ventanas practicables/oscilobatientes de aluminio con un peso de hoja de hasta 180 kg. Cumple los requisitos más altos de diseñadores y arquitectos en lo referente a un aspecto impecable, gran funcionalidad y comodidad de instalación.
El modelo más destacado del segmento del aluminio está construido según el acreditado principio modular de Roto y permite su integración en prácticamente todos los sistemas de perfiles de cámara europea.

Novedades

Altura de la hoja hasta 3000 mm

La máxima altura de la hoja de Roto AL Designo 180 kg es de 3000 mm.

Sin compensación de carga a partir de anchura de la hoja de 735 mm y hasta 130 kg

  • Empleando una bisagra angular reforzada y un pernio angular también reforzado del programa de herrajes Roto AL Designo es posible prescindir completamente del montaje de una compensación de carga hasta un peso de hoja de 130 kg.
  • El herraje completamente oculto Roto AL Designo abre así nuevas posibilidades en el diseño de elementos de ventana también en lo referente a su relación altura/anchura.
  • A partir de una anchura de la hoja mínima de 735 mm la nueva combinación de componentes permite crear todas las anchuras y alturas de hoja habituales.

Lados de bisagra

En cuestiones de diseño y funcionalidad Roto AL Designo establece estándares con el lado de bisagra completamente oculto para ventanas de aluminio de gran tamaño. Todos los componentes, exceptuando la manilla, están integrados en el marco y en la hoja de la ventana de forma invisible desde el exterior para que nada interfiera con el aspecto de la ventana.

Exclusiva: la combinación de bloque de sujeción y listón de sujeción con tornillo de punzonado integrado para una unión de fuerza y rígida del lado de bisagra.


Roto AL Designo 180 kg

  • Altura de la hoja máxima 3000 mm
  • Clases de resistencia RC 2 y RC 3
  • Tipos de apertura: hoja oscilobatiente y hoja practicable


Roto AL Designo 150 kg

  • Altura de la hoja máxima 3000 mm
  • Compensación de carga opcional para pesos de hoja elevados de hasta 150 kg
  • Máxima hermeticidad de hoja para hojas muy altas y estrechas gracias al compás de canal acoplable para cierres adicionales
  • Soluciones especiales específicas para edificios (o. ej. rejillas de ventilación) disponibles bajo petición


Roto AL Designo 100 kg

  • Altura de la hoja máxima 3000 mm
  • Máxima hermeticidad de hoja para hojas muy altas y estrechas gracias al compás de canal acoplable para cierres adicionales
  • Soluciones especiales específicas para edificios (o. ej. rejillas de ventilación) disponibles bajo petición
  • Compás 390 para ventanas oscilobatientes muy estrechas

Datos técnicos

Anchura de la hoja
máx. 1600 mm
Altura de la hoja
máx. 3000 mm
Peso de hoja
máx. 180 kg
Seguridad
RC 2 / RC 3
Sistemas de perfiles
Sistemas de perfiles de cámara europea

Accesorios

Braked and damped opening restrictor

Limitador de apertura frenado, amortiguado

El limitador de apertura frenado y amortiguado está adaptado especialmente para el herraje y permite realizar ambiciosos diseños de edificios.

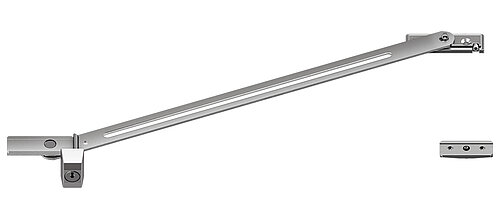

Special opening restrictor with lockable stop function

Limitador de apertura especial con función de tope con llave

La función de tope con llave permite ajustar y fijar el ángulo de apertura máximo de una hoja. Solo desbloqueando la función de tope será posible abrir completamente una hoja, p.ej. para la limpieza.

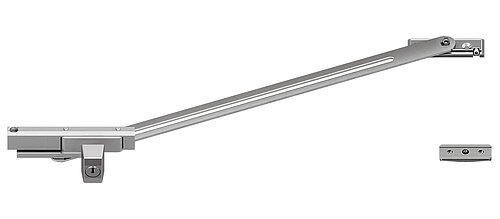

Special opening restrictor with lockable, but bypassable stop function

Limitador de apertura especial con función de tope con llave, rebasable

Se facilita el nuevo bloqueo de una hoja que se ha abierto completamente con la llave. Rebasando el tope de forma sencilla se reactiva el límite definido. No es necesario volver a bloquear con la llave.

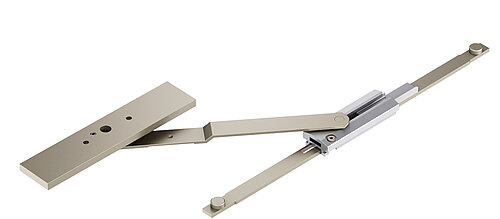

Special opening restrictor which locks in the end position and is controlled by the handle

Limitador de apertura especial controlado por la manilla y con bloqueador en posición final

La solución robusta para la protección de ventanas practicables de aluminio de alta calidad: es posible abrir la hoja de ventana hasta un ancho de apertura definido y bloquearla en la posición de tope final con un sencillo manejo de manilla.

Montaje

Si, además de los máximos requisitos de durabilidad, confort de manejo y seguridad, se da especial importancia a una instalación eficiente, Roto AL Designo será la primera opción:

  • Robustos accionamientos con hexágono interior redondo en el marco y los componentes de la hoja para un montaje rápido y sin esfuerzo
  • Ángulo de cambio con horquilla de fijación insertable para un montaje sin herramientas
  • Medida fija (T4/T5) para una sencilla determinación de las posiciones de los cerraderos y acortamiento de las pletinas de conexión para una alta calidad de fabricación
