Roto Solid C | C7.140

Paumelle invisible pour portes d'entrée en aluminium

Pour portes d'entrée jusqu'à 140 kg
Fonction FixClick spécialement développée pour un accrochage rapide et sûr de l'ouvrant
Réglage rapide de la hauteur via un seul point central
Convient pour l'équipement de porte à retard d'effraction selon CDR 2

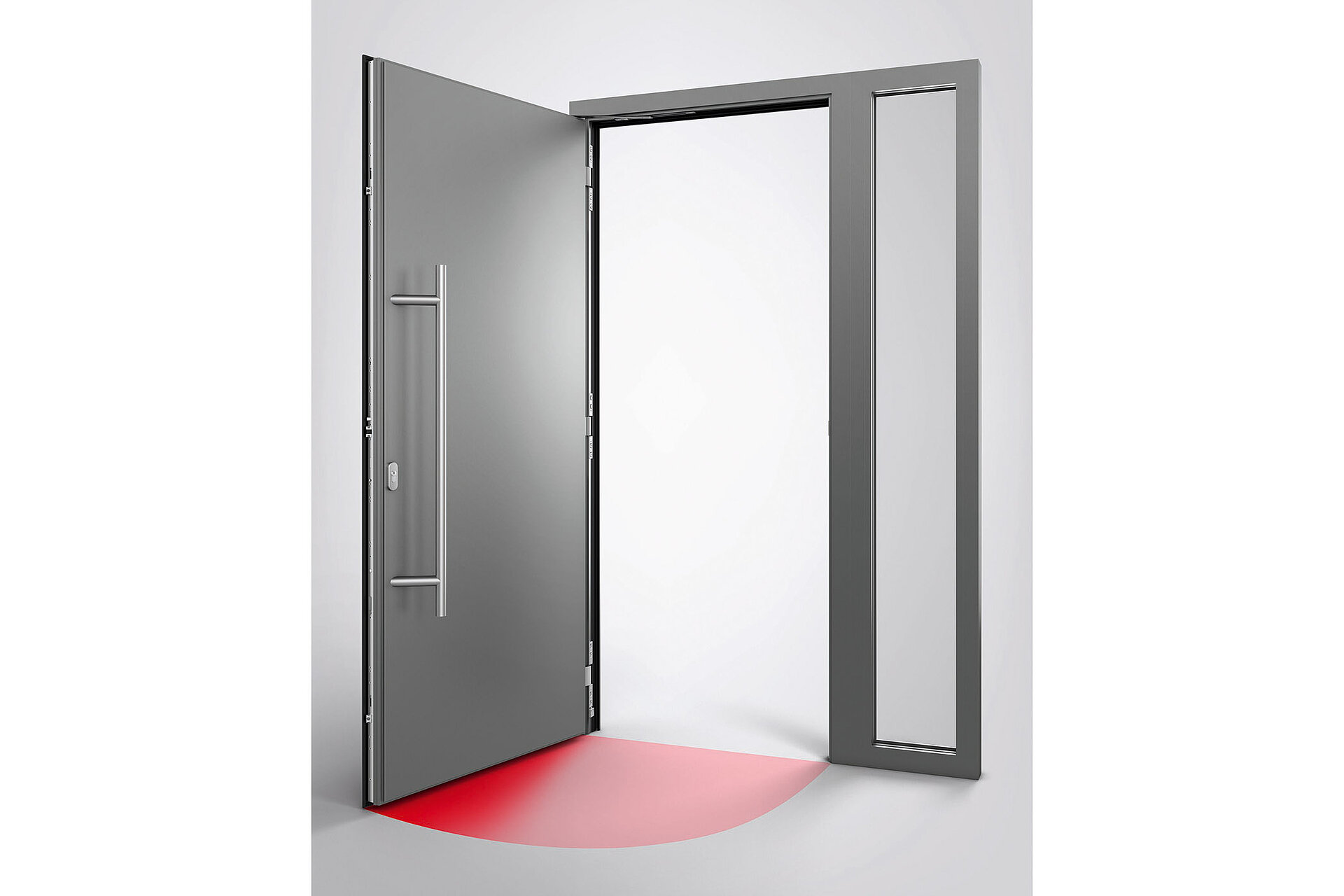

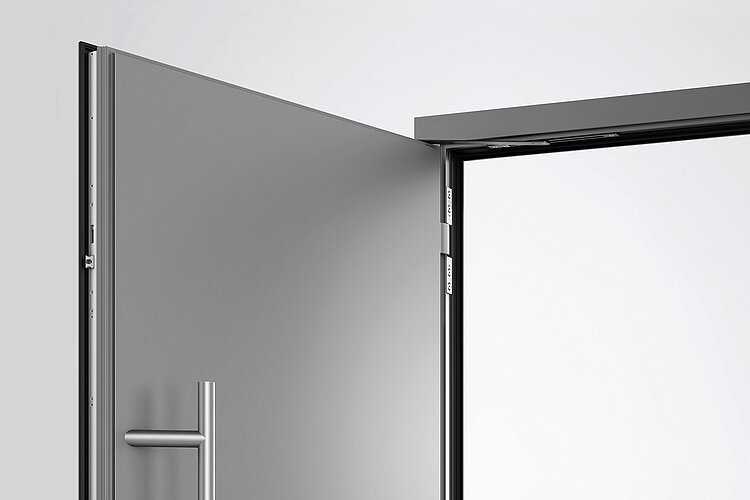

Ouverture vers l'intérieur et ouverture vers l'extérieur

Roto Solid C | C7.140

La paumelle de porte invisible Roto Solid C | C7.140 convient pour les portes d'entrée de maison en aluminium avec un poids d'ouvrant jusqu'à 140 kg. Même les portes lourdes s'ouvrent facilement et simplement.

Veuillez accepter nos cookies marketing pour regarder des vidéos sur YouTube.

Roto Solid C

De plus en plus de propriétaires privilégient les grandes portes en aluminium à cause de leur allure moderne, de leur aspect raffiné et de leur longévité.

Roto Solid C propose toutes ces propriétés. Son montage est en outre efficient et se réalise par des étapes simples.

Versatile use

A good fit anywhere! Whether for inward or outward opening doors, flush doors or doors with an overlap – Roto Solid C is ideal for all types of aluminium doors.

The wide range of different designs and installation options means that a concealed door hinge is always perfectly tailored to the specific profile and installation situation.

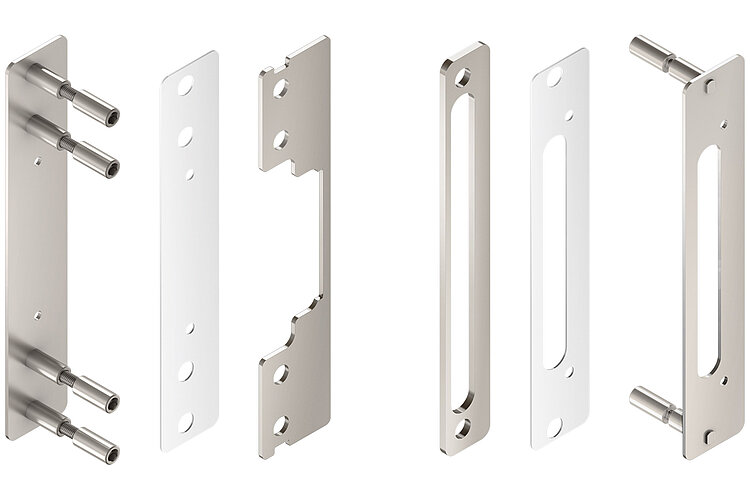

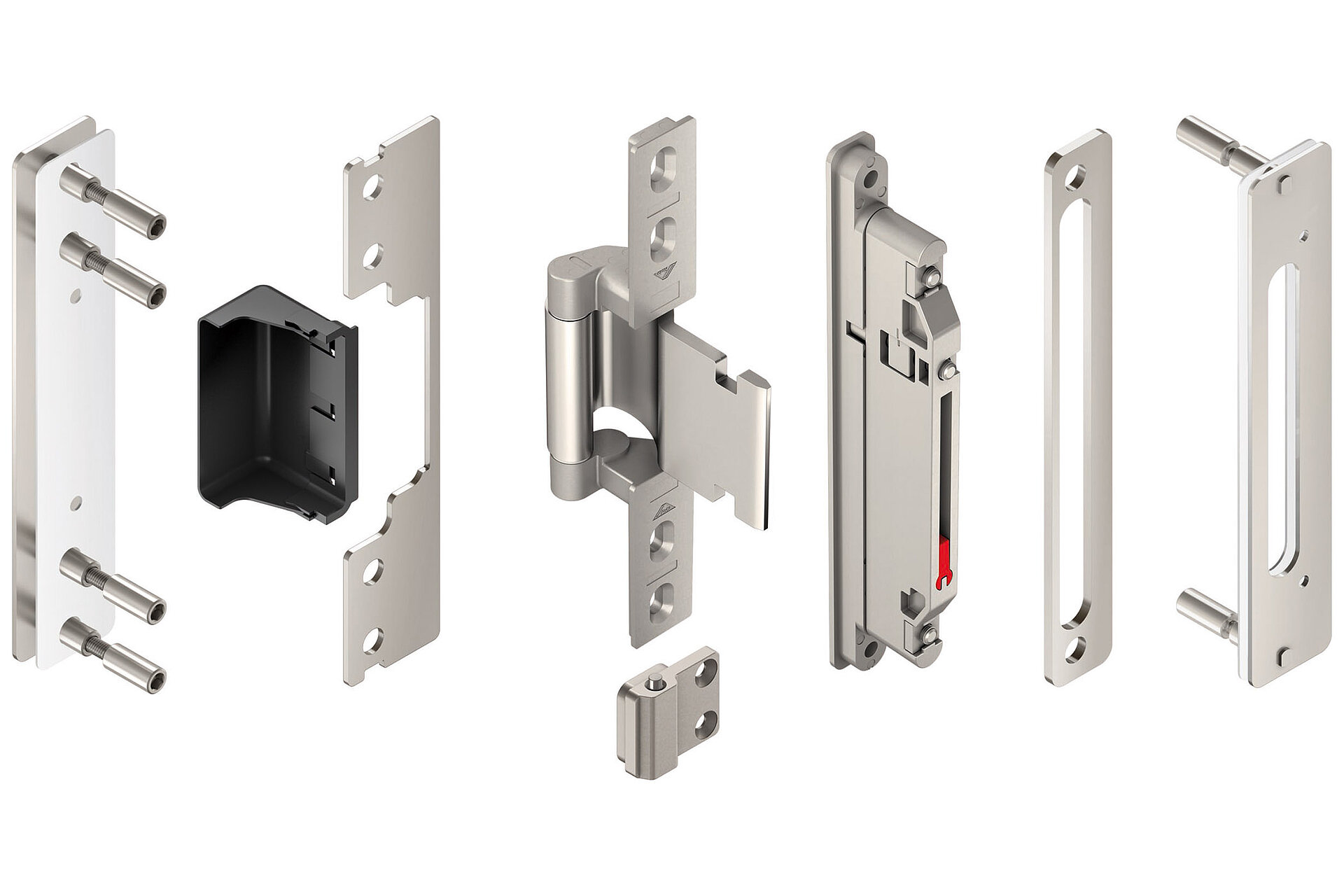

Roto Solid C | C7.140 assembly for outward opening doors — Roto Solid C | C7.140 for outward opening doors

Carefully considered from the beginning to the end

Roto Solid C combines many advantages for fabricators, installers and end customers. Its development is based on the requirements for efficiency, security, design and comfort. Furthermore, it can be worked on and installed efficiently and in simple steps.

In everyday use, it impresses with its elegant appearance and ease of movement, and because it requires no maintenance. These properties result in a product that is perfectly tailored to the market and by far surpasses the different requirements.

Rentabilité

La fonction FixClick réduit au strict minimum le temps de montage nécessaire de l'ouvrant
Réglage rapide et simple de la hauteur à l'aide de la vis de réglage centrale
Moins de pièces grâce à la symétrie gauche/droite afin de réduire les frais de logistique et de gestion
Un emballage séparé pour la paumelle de dormant et d'ouvrant réduit le temps de montage

Sécurité

Un montage sécurisé lors de l'enclenchement de la paumelle grâce à la fonction FixClick
Longévité certifiée 400 000 cycles d'ouverture selon DIN EN 1191 (pour portes s'ouvrant vers l'intérieur)
Classe d'endurance maximale certifiée selon DIN EN 1935
Résistance à la corrosion de classe 5 selon DIN EN 1670
Mise en œuvre possible sur des portes à retard d'effraction jusqu'à CDR 2

Design

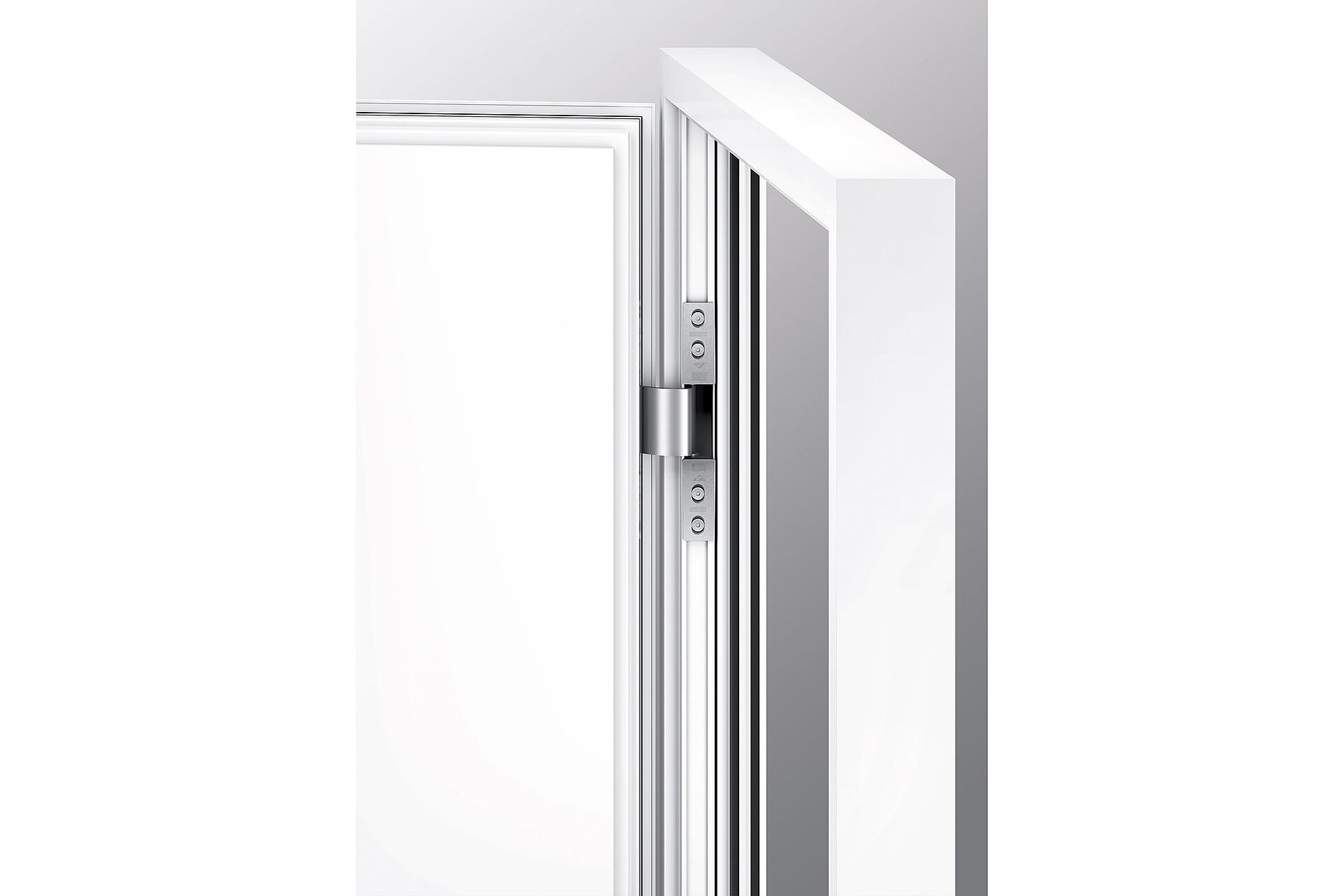

La paumelle est invisible au profit du design de la porte d'entrée et de la façade

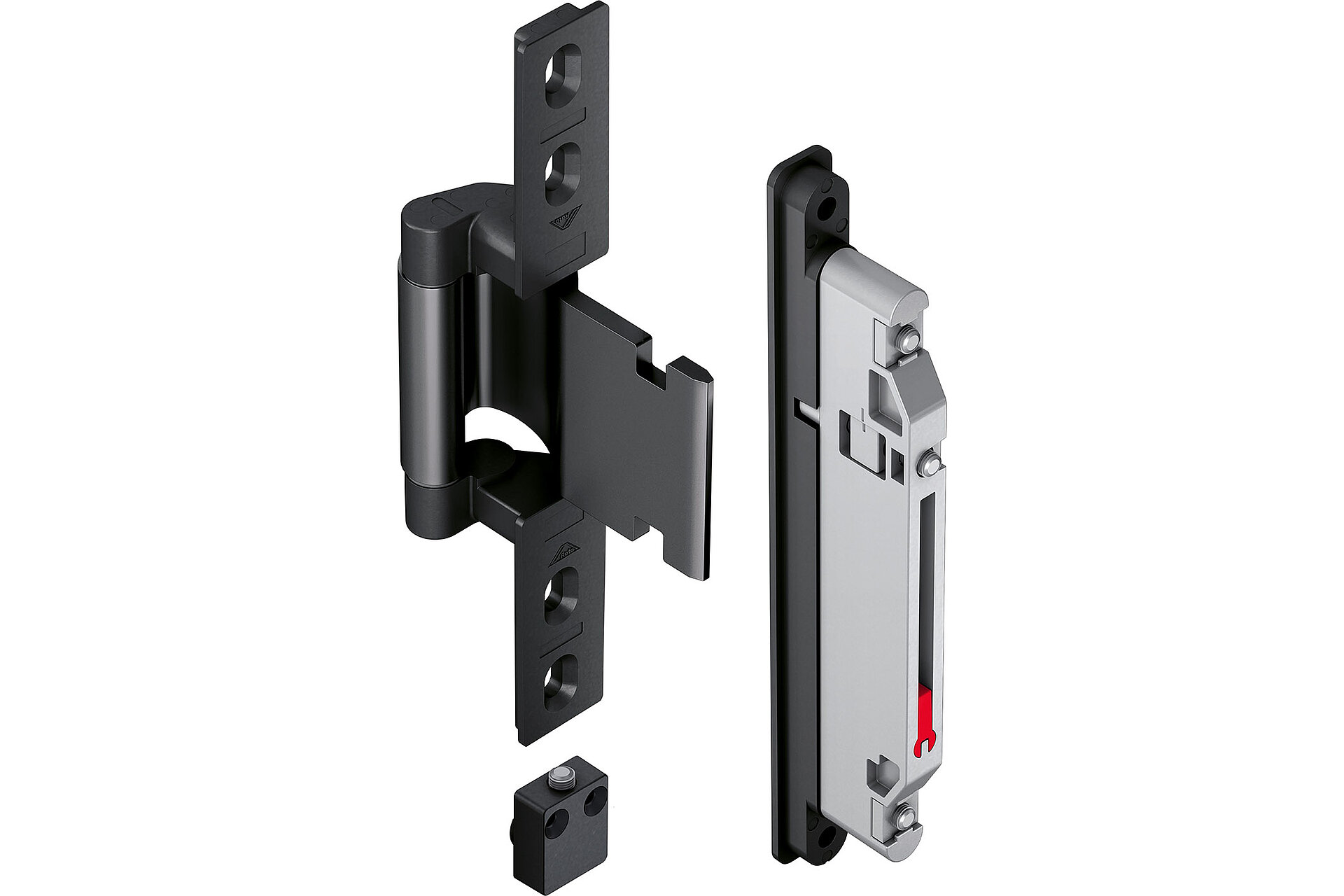

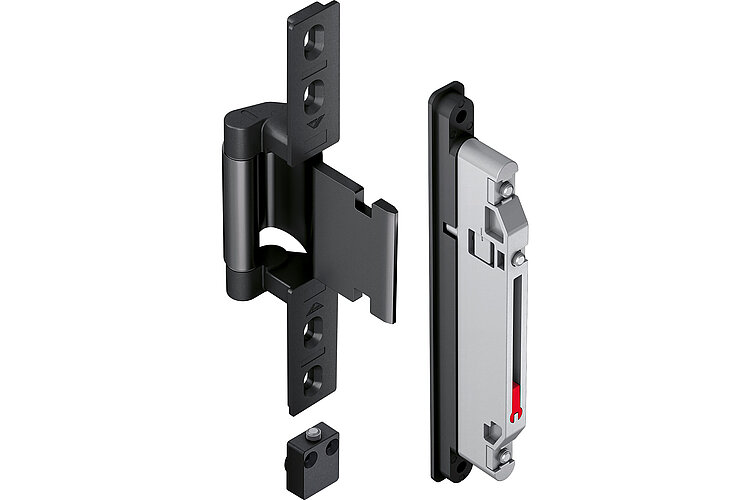

Couleurs neutres comme le noir et l'argent qui s'intègrent à tous les coloris de porte
Aspect robuste avec contours épurés

Confort

Sans entretien grâce à la douille autolubrifiante
Nettoyage aisé, car mécanisme invisible
Pas de déperdition de chaleur car pas d'interruption du joint périphérique

Caractéristiques techniques

Matériau de dormant	Aluminium
Poids d'ouvrant	Max. 140 kg
Angle d'ouverture	Max. 110°
Réglage	Réglage latéral : +/- 3 mm Réglage en hauteur : +4 / -2 mm Réglage de la compression : +/- 1,2 mm
Certification	Certification CE selon DIN EN 1935:2002, classe paumelle 10 ; QM 343

Accessoires

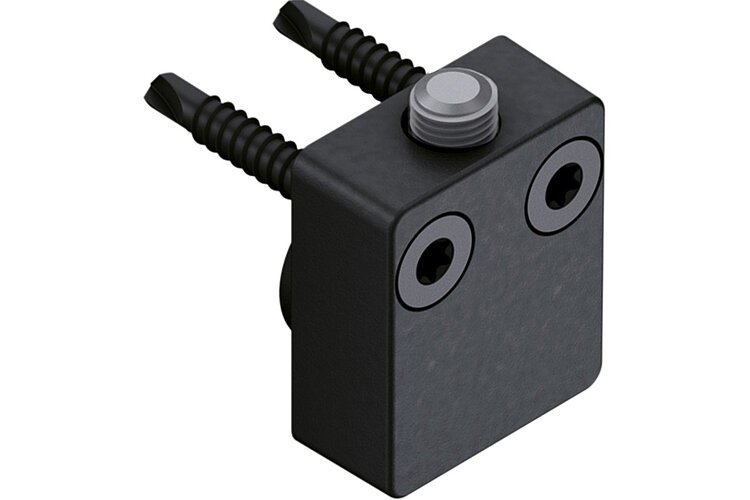

Module de réglage de hauteur (mandatory accessories)

Réglage en hauteur rapide et facile via un seul point central sur la paumelle de dormant inférieure.

Vis de fixation directe (mandatory accessories)

Pour la fixation du module de réglage de hauteur. Disponible en différentes longueurs, s'adapte à la situation.

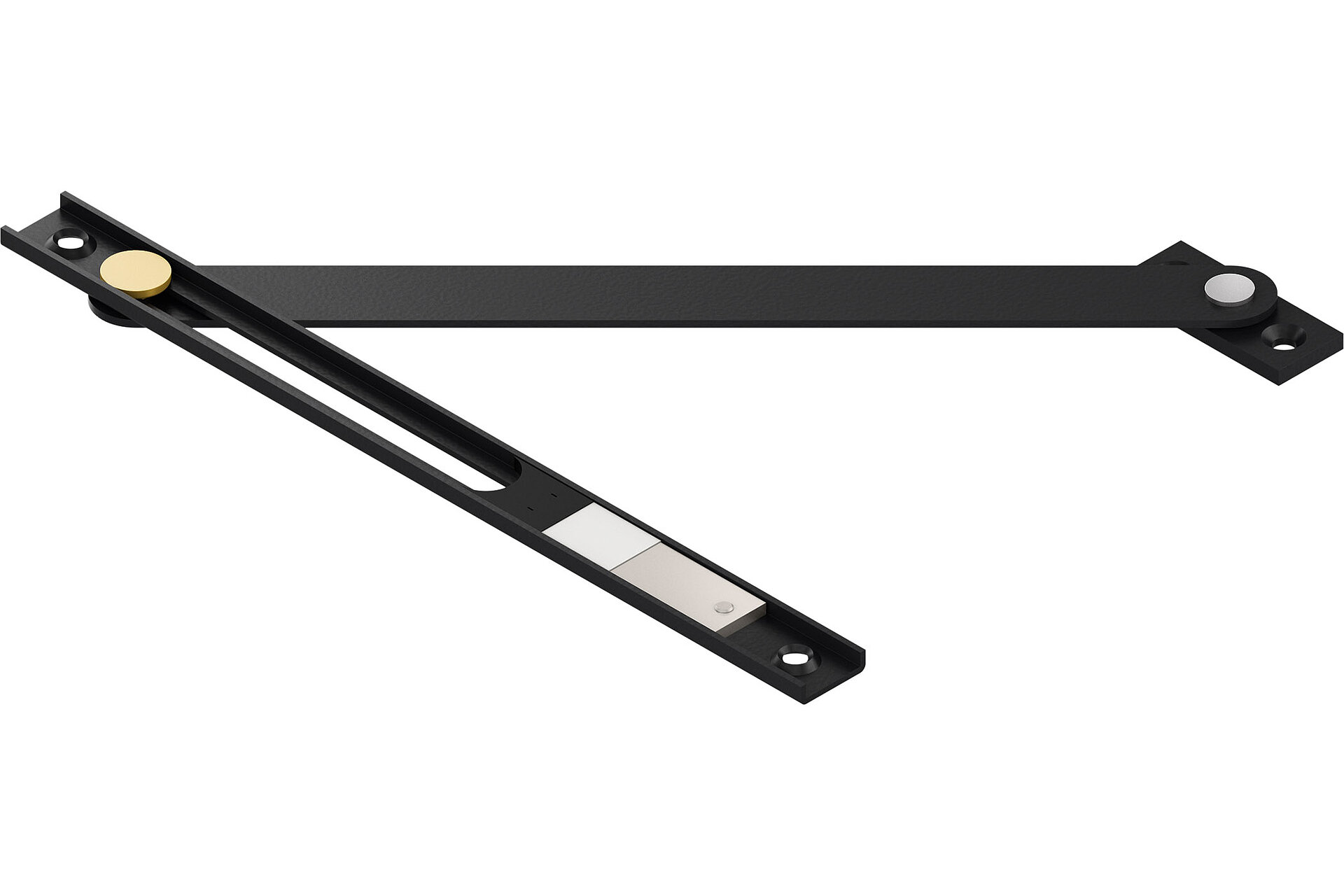

Turn restrictor

The concealed turn restrictor for aluminium doors helps with gentle opening of the door, therefore protecting hinges, furniture and walls. The opening angle can be individually adjusted up to max. 125°. Precision adjustment for optimum damping is easy to carry out at a later point.

Cache profil

Lorsqu'il est inséré dans le dormant, le cache profil ferme le fraisage dans le profil requis pour la paumelle de dormant.

Cale de verrouillage

Cale de verrouillage pour bloquer les languettes de paumelle. Positionne les trois paumelles dans une équerre au montage.

Clé multifonction

Clé multifonction pour débloquer rapidement le ressort de maintien de la paumelle.

Veuillez accepter nos cookies marketing pour regarder des vidéos sur YouTube.

Roto Solid turn restrictor | Bringing doors to a gentle stop

Installation

Fix in place with ease: FixClick function

Roto Solid C abounds with innovations which make installing heavy aluminium doors simple.

A particular highlight is the FixClick function developed by Roto. Instead of having to carry out laborious and risky screwdriving work when mounting doors, now all it takes is a single click and the door is fixed in place!
Fix the locking wedges in the frame hinge and simply allow the door sash to click into place in the hinges you previously installed.
