Roto AL Designo
La ferrure invisible pour fenêtres et portes-fenêtres esthétiques en aluminium
- Ferrure complètement invisible pour les fenêtres en aluminium grandes et lourdes
- Grande facilité de traitement et rentabilité importante
- Système modulaire
- Poids d'ouvrant jusqu'à 180 kg
Roto AL Designo est la ferrure élégante complètement invisible pour les fenêtres ouvrant à la française/oscillo-battantes grandes et lourdes en aluminium avec un poids d'ouvrant jusqu'à 180 kg. Elle répond aux exigences les plus élevées des planificateurs et des architectes en termes d'aspect esthétique parfait, de fonctionnalité et de facilité de traitement.
Le modèle haut de gamme dans le segment de l'aluminium est basé sur le principe éprouvé du bloc modulaire Roto et peut être intégré dans presque tous les systèmes de profil Eurokammer.
En termes de design et de fonctionnalité, Roto AL Designo établit de nouvelles normes avec le côté paumelles complètement invisible pour les grandes fenêtres en aluminium. Tous les éléments, à l'exception de la poignée, sont intégrés de manière invisible de l'extérieur dans le cadre de fenêtre et l'ouvrant afin que rien ne perturbe l'aspect de la fenêtre.
La combinaison du bloc de jonction et du clâmeau avec vis pointeau intégrée pour le serrage à force et par assemblage de forme du côté paumelles est unique.
Roto AL Designo 180 kg
- Hauteur d'ouvrant maximale 3 000 mm
- Classe de résistance CDR 2 et CDR 3
- Types d'ouverture : fenêtres OB et OF
Roto AL Designo 150 kg
- Hauteur d'ouvrant maximale 3 000 mm
- Report de charge optionnel pour poids d'ouvrant élevé jusqu'à 150 kg
- Étanchéité maximale de l'ouvrant pour les ouvrants très hauts et étroits grâce au compas de feuillure raccordable pour des verrouilleurs supplémentaires
- Solutions spéciales spécifiques (par ex. volets de ventilation) disponibles sur demande
Roto AL Designo 100 kg
- Hauteur d'ouvrant maximale 3 000 mm
- Étanchéité maximale de l'ouvrant pour les ouvrants très hauts et étroits grâce au compas de feuillure raccordable pour des verrouilleurs supplémentaires
- Solutions spéciales spécifiques (par ex. volets de ventilation) disponibles sur demande
- Compas 390 pour les fenêtres OB très étroites
Hinge side STS
Roto AL Designo | hinge side STS complements the existing system, meeting increasing requirements for higher insulation values and soundproofing, with load-bearing capacity for sash weights of up to 130 kg.
Stainless steel components, a simple installation concept and integrated damping elements provide maximum comfort for fabricators and end users.
The hardware system has been designed and optimised for both residential and public buildings.
The turning curve enables collision free opening, even with minimal clearance on the hinge side or with flush-profile systems.
Stamped components made of stainless steel are particularly durable and offer excellent protection against corrosion, especially in tropical and Mediterranean climates.
- Max. opening angle: 100°
- Higher load transfer: Increased maximum sash weight from 80 to 130 kg
- The mounting concept using installation wedges simplifies and accelerates the installation process significantly.
- The portfolio can be expanded to cover approx. 95% of profile systems
- Available as a Tilt&Turn and Turn-Only hardware
Hinge side STS 180°
Roto AL Designo | hinge side STS 180° for sash weights of up to 80 kg complements the hinge side STS and is particularly well suited for use in multi-familiy buildings and high-rise buildings.
High quality components made from stainless steel (STS) ensure maximum corrosion resistance and long-lasting durability.
- The maximum opening angle of 180° allows the sash to open fully and significantly simplifies exterior window cleaning.
- Available as a Tilt&Turn and Turn-Only hardware
Technical data Roto AL Designo | hinge side STS and STS 180°
| Frame groove version |
|
| Sash width Tilt&Turn hardware |
|
| Sash height Tilt&Turn hardware |
|
| Sash width Turn-Only hardware | 250 – 1,300 mm |
| Sash height Turn-Only hardware | 520 – 2,700 mm |
| Sash weight | Max. 80 kg (hinge side STS: max. 130 kg with load transfer) |
| Certification |
|
Si, outre les exigences les plus élevées en matière de durabilité, de confort de manœuvre et de sécurité, il est important d'avoir un traitement particulièrement rapide, le Roto AL Designo est le meilleur choix :
- Entraînements Torx robustes sur les éléments d'ouvrant et de dormant pour un montage rapide et sans effort
- Renvoi d'angle avec fourche de serrage enfichable pour un montage sans outil
- Dimensions fixes (T4 / T5) pour une définition facile des positions de gâche et la recoupe des tringles pour une qualité de fabrication élevée
References

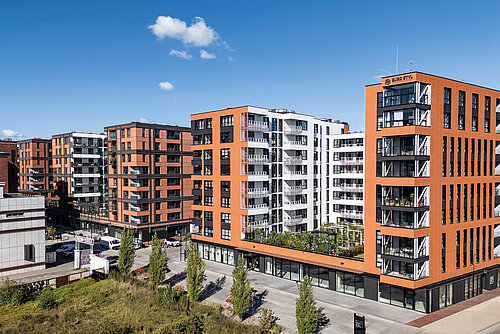

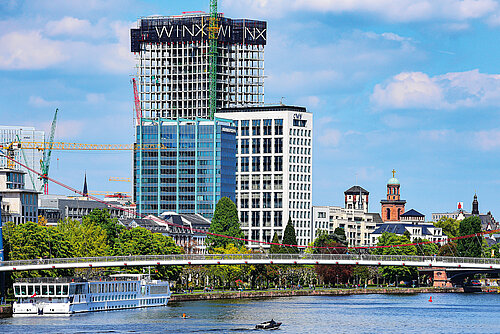

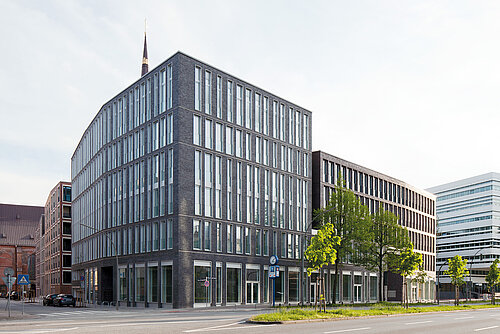

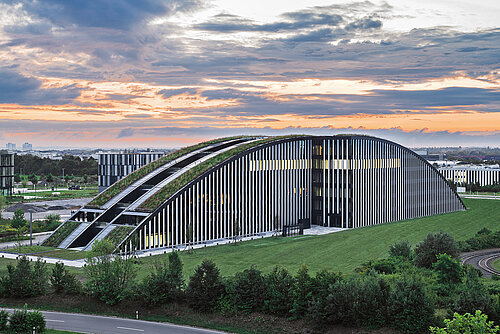

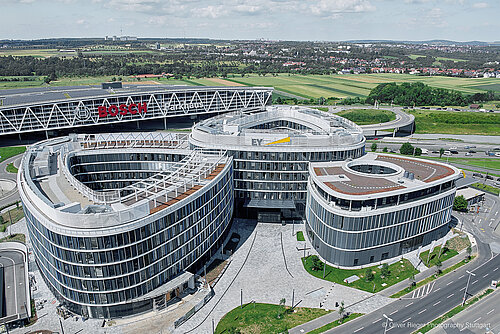

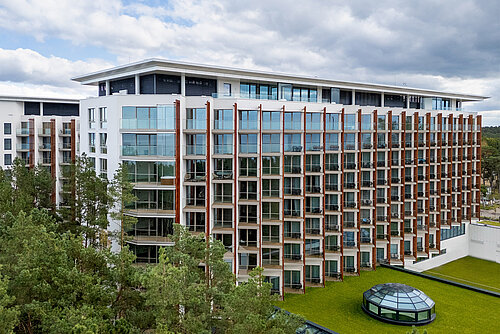

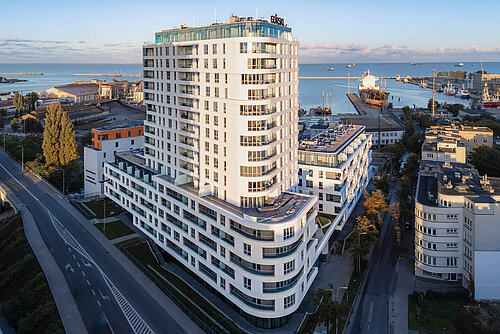

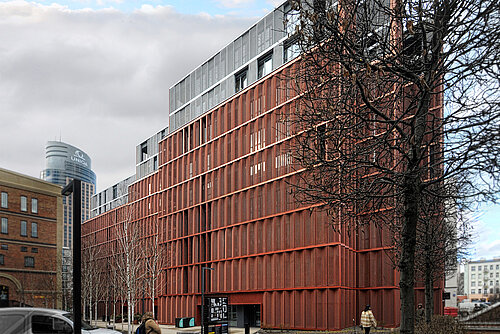

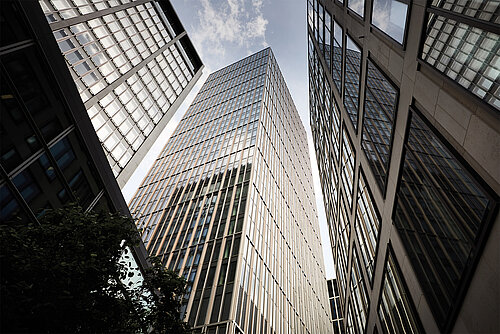

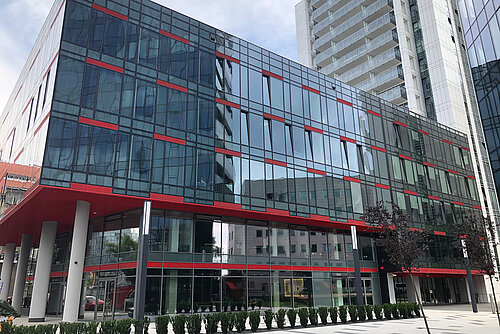

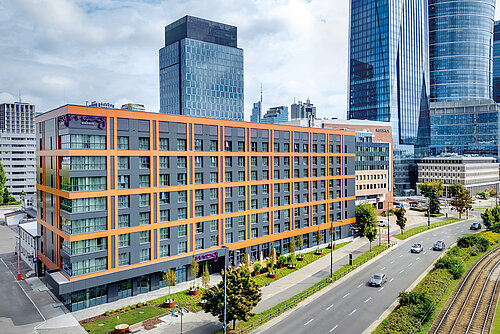

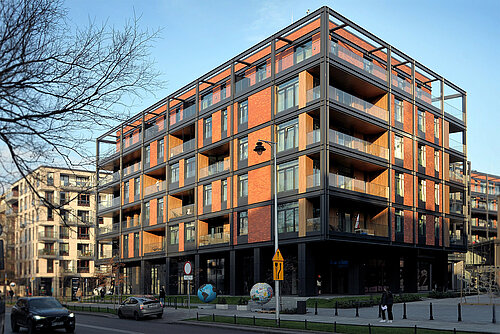

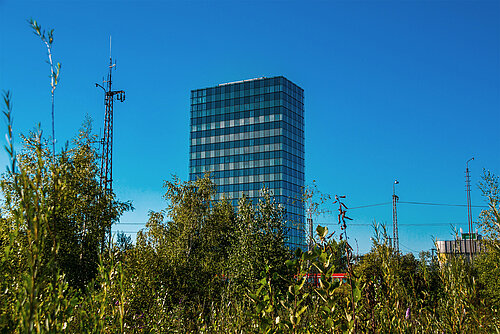

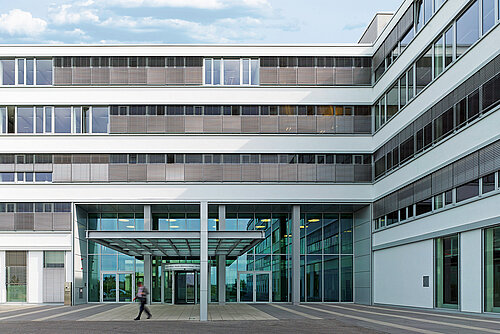

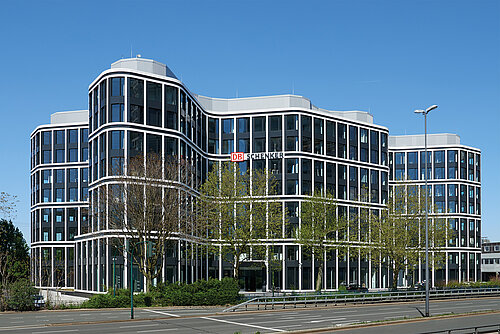

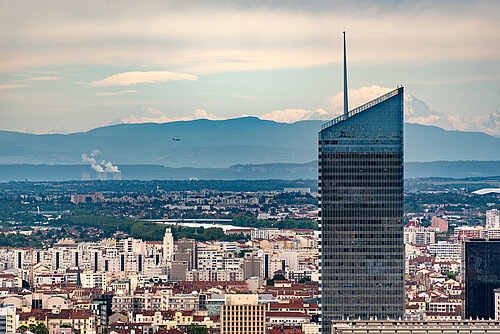

Objects realised with Roto AL Designo. See all Roto references
Roto Object Business
Sécurité dans la planification et la mise en œuvre de solutions personnalisées en aluminium
La réalisation de projets exigeants sur le plan technique et esthétique nécessite des solutions innovantes en matière de fenêtres et d'éléments de façade. Pour les fenêtres et portes en aluminium particulièrement grandes et efficaces sur le plan énergétique, pour lesquelles les composants standard ne conviennent pas, nous développons des solutions économiquement viables et sur mesure.
Les experts de Roto Object Business sont vos partenaires fiables pour les demandes de technologie de fenêtres et de portes spécifiques à un projet. Nous vous fournissons des solutions de quincaillerie personnalisées, adaptées à vos besoins individuels, avec lesquelles vous pourrez mettre en œuvre vos idées.
