Roto Patio Alversa

La ferrure universelle qui demande un minimum d'efforts pour coulissants parallèles et basculants

  • Système coulissant modulaire: utilisation de nombreuses pièces communes pour toutes les variantes
  • Fabrication simple et rapide grâce à des groupes coordonnés
  • Verrouillage central universel et poignée standard pour toutes les variantes
  • Manœuvre intuitive et confortable ainsi que roulement silencieux
  • Sécurité anti-effraction jusqu'à RC 2 / RC 2N (également avec aération)

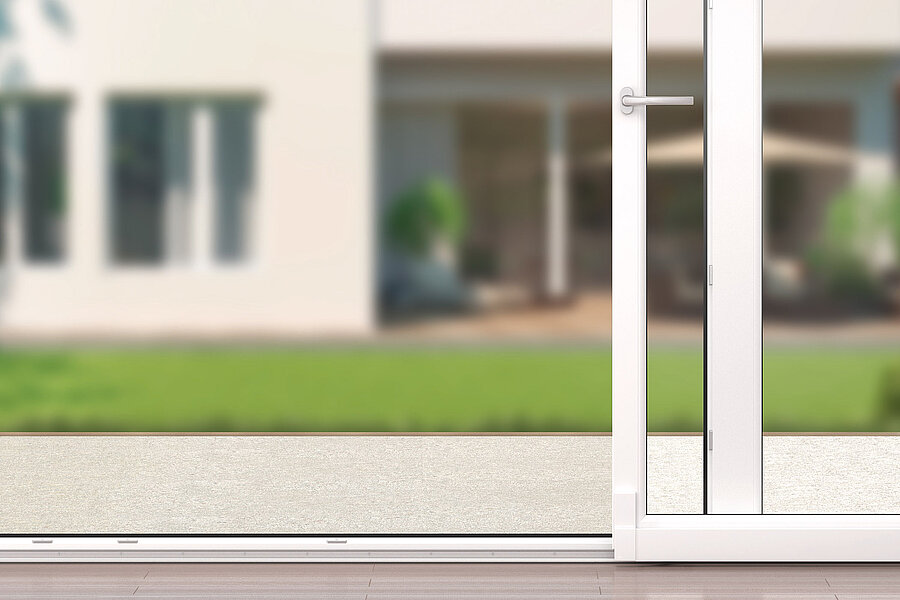

Roto Patio Alversa PVC

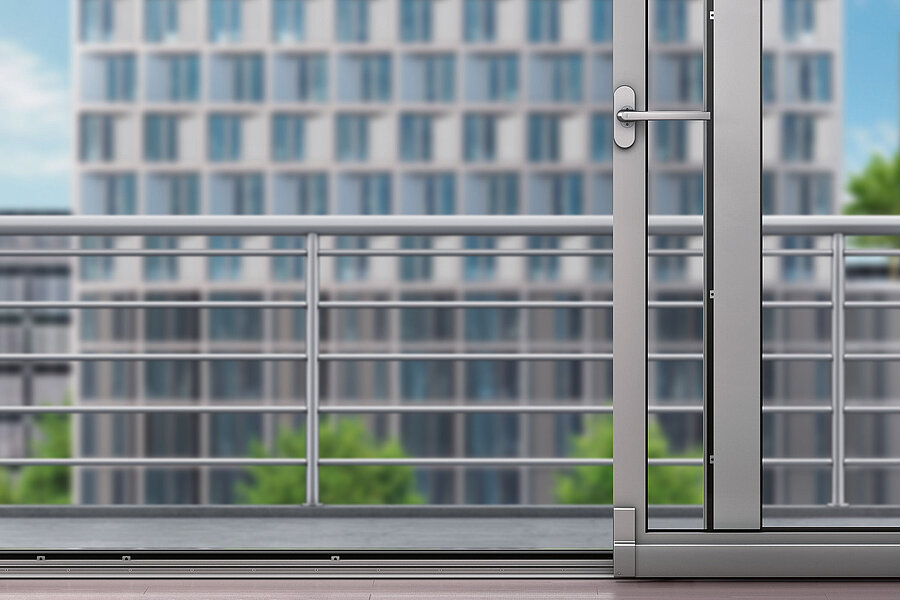

Roto Patio Alversa aluminium
Roto Patio Alversa
Roto Patio Alversa PVC
Roto Patio Alversa aluminium
Roto Patio Alversa

Minimum. Universel.

Roto Patio Alversa permet la mise en œuvre, avec un minimum d'effort, de diverses variantes d'ouverture et de fonctions d'aération pour les systèmes parallèles et basculants-coulissants en bois, PVC et aluminium avec un poids d'ouvrant jusqu'à 200 kg.
La combinaison verrouillage central universel, poignée universelle et système coulissant modulaire réduit au strict minimum les efforts de fabrication, de stockage et de logistique par une utilisation polyvalente.

Roto Patio Alversa

Pour les fabricants

Roto Patio Alversa

Pour l'utilisateur final / les particuliers

Coûts de stockage et de logistique réduits au strict minimum

Avec Roto Patio Alversa, le même verrouillage central des gammes éprouvées Roto NT et Roto AL est utilisé pour toutes les variantes. En outre, il est possible d'utiliser la même poignée partout.

La combinaison intelligente de ces composants avec des éléments spécifiques Roto Patio tels que des chariots, des compas ou des kits de rails garantit un nombre élevé de pièces identiques.

Coûts de fabrication réduits au strict minimum

Les groupes sont coordonnés les uns avec les autres et les étapes de travail standardisées simplifient le montage. Lors de la fabrication, l'échange flexible des composants personnalisés permet une transition rapide entre les systèmes parallèles et basculants-coulissants, y compris les différentes fonctions d'aération.
Le traitement sur une ligne de production standard est possible.

Frais de gestion réduits au strict minimum

Les frais de gestion sont moindres car le nombre réduit de pièces simplifie le processus de création et de maintenance des données de base.

Variantes

Roto Patio Alversa répond aux exigences personnalisées des clients grâce à sa structure modulaire. Quatre solutions différentes possibles par système. Roto Patio Alversa est conçu sous forme d'un système coulissant parallèle et basculant. Selon la variante, vous pouvez choisir entre une aération par fente ou par ouverture à soufflet.
La combinaison du système coulissant parallèle et de l'aération par ouverture à soufflet est unique sur le marché.

  • avec aération par ouverture à soufflet
  • Profils OB standard en bois, PVC et aluminium
  • Verrouillage central standard de Roto (Roto NT / Roto AL)
  • Poignées de fenêtres standard de Roto
  • Poids d'ouvrant max. 160 kg

  • sans/avec aération par entrebâillement
  • Profils OB standard en bois, PVC et aluminium
  • Verrouillage central standard de Roto (Roto NT / Roto AL)
  • Poignées de fenêtres standard de Roto
  • Comportement d'entrée et de sortie optimisé de l'ouvrant grâce à des éléments d'amortissement intégrés (le chariot et le compas coulissant)
  • Poids d'ouvrant max. 200 kg

  • avec aération par ouverture à soufflet
  • Profils OB standard en bois, PVC et aluminium
  • Verrouillage central standard de Roto (Roto NT / Roto AL)
  • Poignées de fenêtres standard de Roto
  • Comportement d'entrée et de sortie optimisé de l'ouvrant grâce à des éléments d'amortissement intégrés (le chariot et le compas coulissant)
  • Poids d'ouvrant max. 160 kg

  • avec aération par ouverture à soufflet Confort
  • Commande confortable de l'aération par ouverture à soufflet pilotée par la poignée de fenêtre
  • Profils OB standard en bois, PVC et aluminium
  • Verrouillage central standard de Roto (Roto NT / Roto AL)
  • Poignées de fenêtres standard de Roto
  • Comportement d'entrée et de sortie optimisé de l'ouvrant grâce à des éléments d'amortissement intégrés (le chariot et le compas coulissant)
  • Poids d'ouvrant max. 200 kg

Caractéristiques techniques

Bois et PVC

Largeur fond de feuillure d'ouvrant
max. 2000 mm
Hauteur fond de feuillure d'ouvrant
max. 2700 mm
Poids d'ouvrant
max. 200 kg
Jeu de feuillure
12 mm
Largeur de recouvrement
18 – 22 mm
Hauteur de recouvrement minimale
15 mm
Axe de ferrure
9 / 13 mm (9 mm pas possible avec Roto Patio Alversa | PS avec aération)
Ouverture
max. 130 mm
Sécurité
RC 1 N et RC 2 / RC 2N
Disposition de vantaux
Schéma A, C et D
Profilés
Uniquement course vers l'intérieur

Aluminium

Largeur d'ouvrant
max. 2000 mm
Hauteur d'ouvrant
max. 2700 mm
Poids d'ouvrant
max. 200 kg
Jeu de feuillure
11,5 – 12 mm
Hauteur de recouvrement minimale
7 mm
Axe de ferrure
10 mm
Ouverture
max. 122 mm
Rainure de dormant
V.01 et V.02
Rainure d'ouvrant
15/20
Sécurité
RC 2 / RC 2N
Disposition de vantaux
Schéma A, C et D
Profilés
Uniquement course vers l'intérieur

Accessoires

Additional lock-in position

Verrouillage supplémentaire

Le verrouillage supplémentaire particulièrement puissant à monter dans le compas sur le système coulissant Roto Patio Alversa | PS Air et KS empêche de manière fiable la fermeture incontrôlée des ouvrants même très lourds. Celui-ci n'est activé que lorsque l'ouvrant est en position soufflet.

Tilt assistance

Support de basculement

Un support de basculement supplémentaire à monter dans le compas sur le système basculant-coulissant Roto Patio Alversa | PS Air Com réduit le couple sur la poignée. Cela signifie que même les portes coulissantes, qui sont grandes et lourdes jusqu'à 200 kg, peuvent être utilisées sans effort.

Handle

Poignée

Aspect uniforme : utilisation de poignées de fenêtre standard comme avec les fenêtres conventionnelles. De nombreuses variantes sont possibles : couleurs, verrouillables, garnitures de poignées, etc. La poignée de 200 mm de long réduit l'effort nécessaire à la manœuvre.
